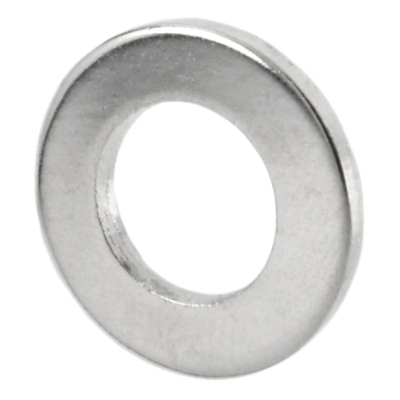

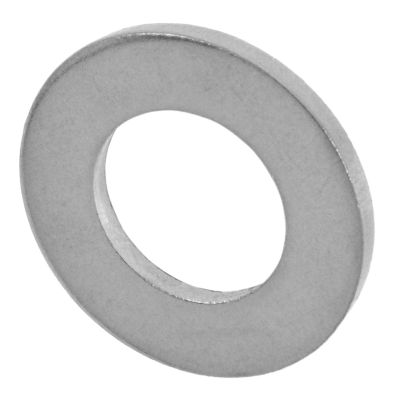

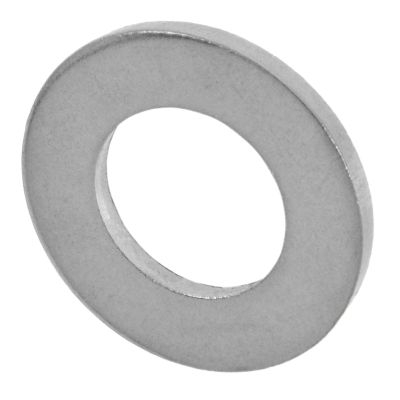

ISO 7089 Scheiben, gehärtet, gestanzt, ohne Fase, Produktklasse A(m), 200 HV sind nach ISO genormte Scheiben. Sie erhalten durch eine nachträgliche Wärmebehandlung eine besonders hohe Härte. Diese Scheiben haben eine Härte von 200 HV und sind nach Produktklasse A gefertigt. Sie besitzen keine Fase, sind also seitlich nicht abgerundet. Technisch hergestellt wurden sie durch Stanzen. Diese Scheiben liefern wir in der Härte 200 HV Rostfrei A2 und hochsäurebeständigem A4 oder der Härte 300 HV in Stahl blank oder Stahl verzinkt. mehr ...

Maße anzeigen

PDF herunterladen

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

Technische Maße für ISO 7089 Scheiben, normale Reihe Produktklasse A

PDF herunterladen

Legende:

= Durchmesser-Außen

= Stärke / Höhe

für Gew. Größe

= Durchmesser-Innen für metrisches Maß (M)

Maße (d1)

= Durchmesser-Innen

Maße (d1)	1,1	1,3	1,5	1,7	1,8	2,2	2,4	2,5	2,7	3,2	3,7	4,3	5,3	6,4	8,4	10,5	13
für Gew. Größe	M 1	M 1,2	M 1,5	M 1,6	M 1,7	M 2	M 2,2	M 2,3	M 2,5	M 3	M 3,5	M 4	M 5	M 6	M 8	M 10	M 12
d2	3	3,5	4	4	4,5	5	6	6	6	7	8	9	10	12	16	20	24
h	0,3	0,3	0,3	0,3	0,3	0,3	0,5	0,5	0,5	0,5	0,5	0,8	1	1,6	1,6	2	2,5
Maße (d1)	15	17	19	21	23	25	28	31	34	37	40	43	46	50	54	58
für Gew. Größe	M 14	M 16	M 18	M 20	M 22	M 24	M 27	M 30	M 33	M 36	M 39	M 42	M 45	M 48	M 52	M 56
d2	28	30	34	37	39	44	50	56	60	66	72	78	85	92	98	105
h	2,5	3	3	3	3	4	4	4	5	5	6	7	7	8	8	9

weitere Informationen

Einsatzbereich

Gehärtete und vergütete Scheiben werden meist im Stahlbau eingesetzt, wenn besondere Anforderungen an die Härte von Scheiben gestellt werden.
