Sie sind hier: Startseite -> technisches Zubehör -> Gabelköpfe und Winkelgelenke -> Gabelköpfe -> DIN 71752 Gabelkopf Form G

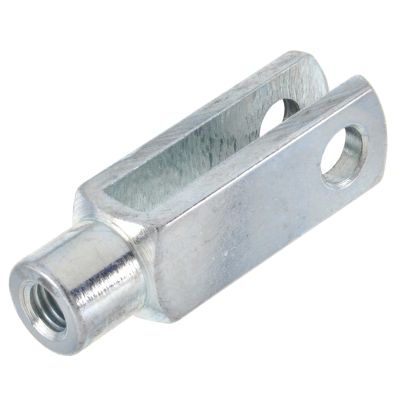

DIN 71752 Gabelkopf Form G

DIN 71752 Gabelköpfe Form G sind Bauteile zur Herstellung eines speziellen Drehgelenks zwischen einem Gabelkopf und weiteren Bauteilen mit genau einem Freiheitsgrad. Dazu passend sind DIN 71752 Federklappbolzen. Eingesetzt werden Gabelgelenke, und damit auch Federklappbolzen, wo einfache Bewegungsabläufe stattfinden, wie z. B. lineares Schieben, Ziehen oder Achsversatzausgleiche. Die Gelenkverbindung ist auch ohne Montagewerkzeug schnell hergestellt und gelöst. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

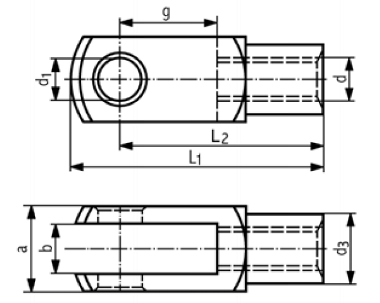

Technische Maße für DIN 71752 Gabelkopf Form G

Kein technisches Bild verfügbar
Legende:
a
= Höhe-Gesamt
d1
= Durchmesser-Bohrung
b
= Abstand-Bohrung
L2
= lichte Weite
L1
= Länge-Gesamt
d x g
= keine Erfassung
d3
= Durchmesser-Außen

d x g 5 x 10 5 x 20 6 x 12 6 x 24 8 x 16 8 x 32 10 x 20 10 x 40 12 x 24 12 x 48 14 x 28 14 x 56 16 x 32 16 x 64
L1 26 36 31 43 42 58 52 72 62 86 72 101 83 115
L2 20 30 24 36 32 48 40 60 48 72 56 85 64 96
d1 5 5 6 6 8 8 10 10 12 12 14 14 16 16
d3 9 9 10 10 14 14 18 18 20 20 24 24 26 26
a 10 10 12 12 16 16 20 20 24 24 27 27 32 32
b 5 5 6 6 8 8 10 10 12 12 14 14 16 16

weitere Informationen



Werkstoff und Verwendung von DIN 71752 Gabelköpfen Form G

Dieses Produkt liefern wir in Stahl verzinkt. Gabelköpfe werden im Maschinen- und Anlagenbau eingesetzt.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
