DIN 933 Sechskantschrauben, Gewinde bis Kopf, für Behälterbau nach AD-/TRD-Regelwerk
ähnlich ISO 4017 Sechskantschrauben mit Gewinde bis Kopf, ISO-Schlüsselweiten: Schlüsselweiten (SW) teilweise geändert

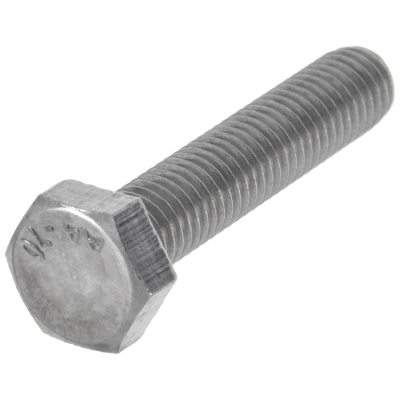

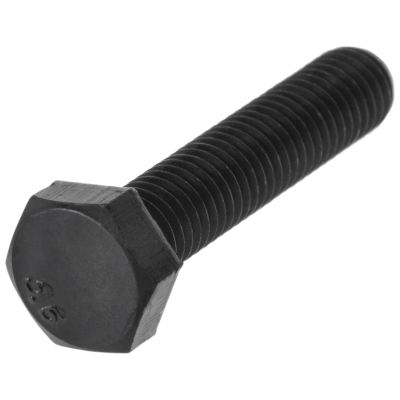

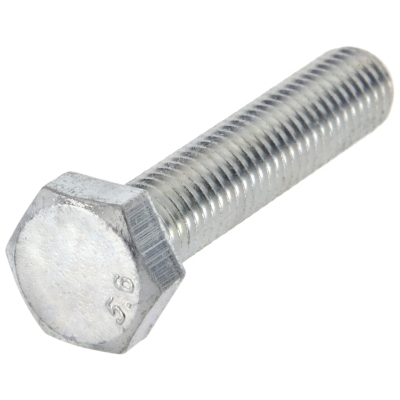

DIN 933 Sechskantschrauben, Gewinde bis Kopf für Behälterbau nach AD-/TRD-Regelwerk sind Schrauben mit Gewinde, bei denen der Kopf in Form eines Außensechskant geformt wurde. Sie sind Sonderschrauben, weil sie für den Behälterbau nach AD-/TRD-Regelwerk zugelassen sind. Das Gewinde reicht dabei bis zum Kopf. Produktionsbedingt kann ein kleiner gewindeloser Spalt zwischen Kopfunterseite und Gewinde vorhanden sein. Sie besitzen keinen Antrieb im Kopf, hier ist der Kopf selbst der Antrieb der Schraube. Sie wird mit einem Ring- oder Gabelschlüssel bewegt. Diese Schrauben werden häufig im Maschinen- und Anlagenbau sowie im Behälterbau für Sonderanwendungen verwendet. mehr ...

Maße anzeigen

PDF herunterladen

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

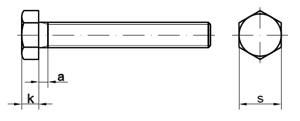

Technische Maße für DIN 933 Sechskantschrauben, Gewinde bis Kopf, für Behälterbau nach AD-/TRD-Regelwerk

PDF herunterladen

Legende:

Maße

= Durchmesser metrisches Gewinde (M) (Nennmaß)

= Höhe-Kopf

= Antrieb-Schlüsselweite

a max

= Abstand Auflagefläche - erster voller Gewindegang

Maße	M 2	M 3	M 4	M 5	M 6	M 7	M 8	M 10	M 12	M 14	M 16	M 18	M 20	M 22
s	4	5,5	7	8	10	11	13	17	19	22	24	27	30	32
k	1,4	2	2,8	3,5	4	4,8	5,3	6,4	7,5	8,8	10	11,5	12,5	14
a max	1,2	1,5	2,1	2,4	3	3	3,75	4,5	5,25	6	6	7,5	7,5	7,5
Maße	M 24	M 27	M 30	M 33	M 36	M 39	M 42	M 45	M 48	M 52	M 56	M 64
s	36	41	46	50	55	60	65	70	75	80	85	95
k	15	17	18,7	21	22,5	25	26	28	30	33	35	40
a max	9	9	10,5	10,5	12	12	13,5	13,5	15	15	16,5	18

weitere Informationen

Vorteile von DIN 933 Sechskantschrauben, Gewinde bis Kopf für Behälterbau nach AD-/TRD-Regelwerk

Anders als bei Schrauben mit Schlitz oder Kreuzschlitz können Außensechskantschrauben auch eingesetzt werden, wenn der Schraubenkopf von oben nicht mehr erreichbar ist. Außerdem eignen sich Sechskantschrauben durch die relativ geringe Kopfhöhe, wenn Platzmangel herrscht.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
