Sie sind hier: Startseite -> technisches Zubehör -> Griffe, Ballen, Knöpfe -> Ballengriffe -> DIN 98 Drehbarer Ballengriff, mit Gewindezapfen

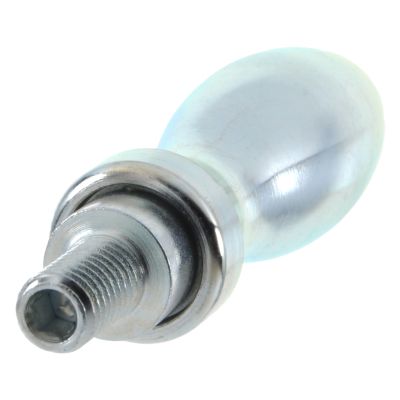

DIN 98 Drehbarer Ballengriff, mit Gewindezapfen

sind Bedienteile für Möbel, Kisten, Maschinen oder Anlagen. Sie haben ein metrisches Außengewinde. Einen Buchseneinsatz haben sie nicht. Der Griff ist drehbar gelagert. Mit Hilfe des Griffs können z. B. Schublagen gezogen, Hebel bedient oder Schienen verschoben werden. Eingesetzt werden drehbare Ballengriffe häufig im Maschinen- und Anlagenbau, in der Elektrotechnik oder auch bei Projekten im Heim- und Handwerk. Kugelköpfe sind einfach nur rund wie eine Kugel. mehr ...
STAHL
STAHL


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Technische Maße für DIN 98 Drehbarer Ballengriff, mit Gewindezapfen

Kein technisches Bild verfügbar
Legende:
s
= Antrieb-Schlüsselweite (SW)
t
= Tiefe-Antrieb
d1
= Durchmesser-Außen
Maße
= Durchmesser für metrisches Maß (M)
d4
= Durchmesser-Flansch
d5
= Durchmesser-Schaft

Maße M 6 M 8 M 10 M 12 M 16
d1 16 20 25 32 36
d4 10 13 16 20 22
d5 14 18 21 26 29
l1 49 61 75 96 106
l2 11 13 14 21 26
s 3 4 5 6 8
t 3,5 5 6 8 10

weitere Informationen



Diesen Artikel liefern wir in Stahl verzinkt. Der Ballengriff hat einen Gewindezapfen mit metrischem Regelgewinde (M), das rechtsgängig ist.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
