Sie sind hier: Startseite -> technisches Zubehör -> Gewindeeinsätze -> AMECOIL zur Gewinde-Reparatur -> AMECOIL (Standard) -> Regelgewinde -> Art. AMECOIL Gewindeeinsatz DIN 8140, Mitnehmer

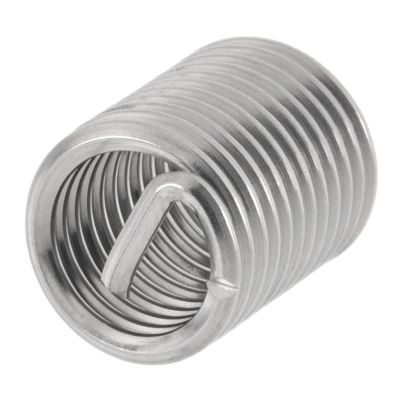

Art. AMECOIL Gewindeeinsatz DIN 8140, Mitnehmer

dienen zur Herstellung von Innengewinden für Schraubverbindungen in Werkstücken, indem ein Hohlzylinder in das Material eingesetzt wird, der selbst ein Innengewinde hat. mehr ...

Maße anzeigen

PDF herunterladen

ROSTFREI A2

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

Technische Maße für Art. AMECOIL Gewindeeinsatz DIN 8140, Mitnehmer

Kein technisches Bild verfügbar

PDF herunterladen

Legende:

Maße (d)

= Durchmesser für metrisches Maß (M) (Nennmaß)

Maße (d)	M 2	M 2,5	M 3	M 4	M 5	M 6	M 7	M 8	M 10
Außen min.	2,6	3,3	3,8	5,15	6,35	7,6	8,65	9,85	12,1
Außen max.	2,8	3,5	4	5,35	6,6	7,85	8,9	10,1	12,5
Bohrdm.	2,1	2,6	3,2	4,2	5,2	6,3	7,3	8,4	10,5
Windungen bei 1d	2,9	3,5	3,9	3,7	4,3	4,2	5,3	4,7	5,0
bei 1,5d	4,9	5,9	6,3	6,1	6,9	6,9	8,2	7,4	8,1
bei 2d	6,9	8,1	8,7	8,7	9,7	9,6	11,1	10,6	11,2
bei 2,5d	8,9	10,5	11,1	10,9	12,3	12,3	14,3	13,5	14,2
Maße (d)	M 12	M 14	M 16	M 18	M 20	M 22	M 24
Außen min.	14,4	16,8	19	21,5	23,7	26,3	28,6
Außen max.	14,8	17,2	19,4	22	24,2	26,8	29,1
Bohrdm.	12,5	14,5	16,5	18,75	20,75	22,75	24,75
Windungen bei 1d	5,2	5,6	6,5	5,6	6,3	6,9	6,2
bei 1,5d	8,4	8,8	10,1	9,0	10	10,9	10
bei 2d	11,7	12	13,8	12,3	13,7	15,1	14,0
bei 2,5d	14,7	15,2	17,5	15,5	-	-	-

weitere Informationen

Bei Gewindeeinsätzen gibt es zwei grundlegende Verfahren. Wenn bereits ein Gewinde vorhanden ist, es aber defekt ist oder nicht passt, verwendet man Gewindeeinsätze zur Gewinde-Reparatur (AMECOIL®). Diese Gewindeeinsätze haben ein metrisches Regelgewinde (M), das rechtsdrehend ist. Für zusätzlichen Halt bieten wir diese Gewindeeinsätze auch selbstsichernd an.

Wie repariert man ein Gewinde?

Die Gewindereparatur erfolgt über AMECOIL®-Gewinde-Reparatur-Einsätze. Dabei gibt es die normale Ausführung, die man Mithilfe eines Spezialwerkzeuges in das defekte Gewinde eindreht oder selbstklemmende Gewindeeinsätze, die zusätzlich eine Sicherungswirkung haben.

Regelgewinde oder Feingewinde bei Gewindeeinsätzen

Abhängig davon, welche Anforderung Sie an das Gewinde haben, bieten wir Gewindeeinsätze mit metrischem Regelgewinde (M) oder metrischem Feingewinde (Mf) an. Feingewinde hat bei gleicher Länge mehr Gewindegänge. Dadurch dichtet Feingewinde mehr ab als Regelgewinde.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
