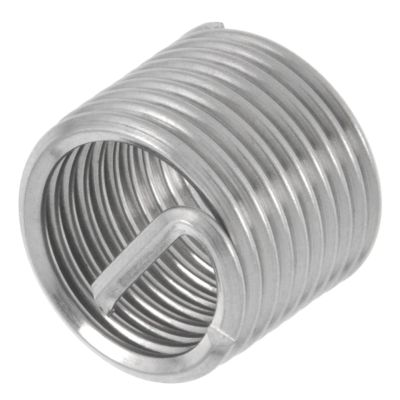

Art. AMECOIL Gewindeeinsatz DIN 8140, Mitnehmer, FEIN-Gewinde

dienen zur Herstellung von Innengewinden für Schraubverbindungen in Werkstücken, indem ein Hohlzylinder in das Material eingesetzt wird, der selbst ein Innengewinde hat. Bei Gewindeeinsätzen gibt es zwei grundlegende Verfahren. Wenn bereit ein Gewinde vorhanden ist, es aber defekt ist oder nicht passt, verwendet man Gewindeeinsätze zur Gewinde-Reparatur (AMECOIL®). Diese Gewindeeinsätze haben ein metrisches FEIN-Gewinde (Mf), das rechtsdrehend ist. Durch das Feingewinde hat die Verbindung mehr Gewindegänge je Zentimeter, was die Verbindung besser abdichtet und eine höhere Kraftübertragung ermöglicht. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Technische Maße für Art. AMECOIL Gewindeeinsatz DIN 8140, Mitnehmer, FEIN-Gewinde

Kein technisches Bild verfügbar
Legende:
Maße (d)
= Durchmesser für metrisches Maß (M) (Nennmaß)

Maße (d)M 2M 2,5M 3M 4M 5M 6M 7M 8M 10
Außen min.2,63,33,85,156,357,68,659,8512,1
Außen max.2,83,545,356,67,858,910,112,5
Bohrdm.2,12,63,24,25,26,37,38,410,5
Windungen bei 1d2,93,53,93,74,34,25,34,75,0
bei 1,5d4,95,96,36,16,96,98,27,48,1
bei 2d6,98,18,78,79,79,611,110,611,2
bei 2,5d8,910,511,110,912,312,314,313,514,2
Maße (d)M 12M 14M 16M 18M 20M 22M 24
Außen min.14,416,81921,523,726,328,6
Außen max.14,817,219,42224,226,829,1
Bohrdm.12,514,516,518,7520,7522,7524,75
Windungen bei 1d5,25,66,55,66,36,96,2
bei 1,5d8,48,810,19,01010,910
bei 2d11,71213,812,313,715,114,0
bei 2,5d14,715,217,515,5---

weitere Informationen



Wie repariert man ein Gewinde?

Die Gewindereparatur erfolgt über AMECOIL®-Gewinde-Reparatur-Einsätze. Dabei gibt es die normale Ausführung, die man Mithilfe eines Spezialwerkzeuges in das defekte Gewinde eindreht oder selbstklemmende Gewindeeinsätze, die zusätzlich eine Sicherungswirkung haben.



Regelgewinde oder Feingewinde bei Gewindeeinsätzen

Abhängig davon, welche Anforderung Sie an das Gewinde haben, bieten wir Gewindeeinsätze mit metrischem Regelgewinde (M) oder metrischem Feingewinde (Mf) an. Feingewinde hat bei gleicher Länge mehr Gewindegänge. Dadurch dichtet Feingewinde mehr ab als Regelgewinde.
