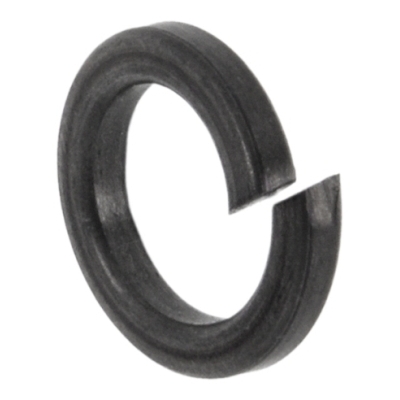

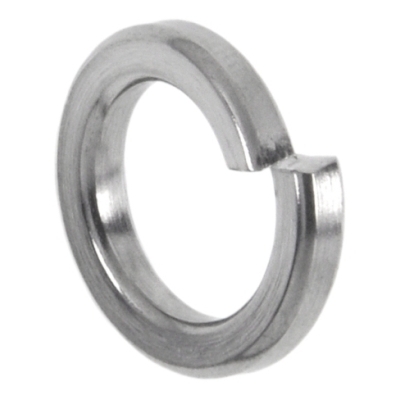

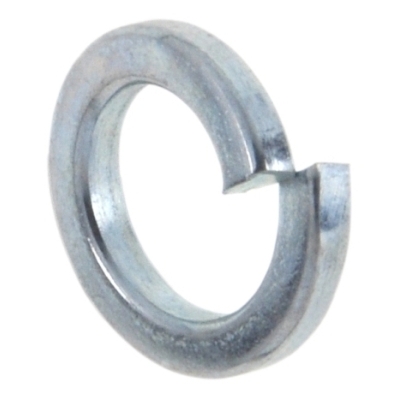

Federringe für Zylinderschrauben haben einen deutlich kleineren Außendurchmesser als normale Federringe. Sie passen ideal zu Zylinderschrauben mit Innensechskant (vgl. DIN 912, DIN 6912), welche einen kleineren Kopfdurchmesser haben als z. B. Sechskantschrauben. Da Zylinderschrauben oft deshalb eingesetzt werden, weil bei der Verschraubung wenig Platz ist, passen die Federringe für Zylinderschrauben ideal dazu.

Maße anzeigen

PDF herunterladen

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

Technische Maße für DIN 7980 Federringe für Zylinderschrauben

Kein technisches Bild verfügbar

PDF herunterladen

Legende:

Maße

= Durchmesser-Innen (Nennmaß)

= Stärke (Blech)

= Höhe

= Durchmesser-Außen

für Gewinde

= Durchmesser-Innen für metrisches Maß (M)

Maße	3	4	5	6	8	10	12	14	16	18
d2	5,6	7	8,8	9,9	12,7	16	18	21,1	24,4	26,4
s	1	1,2	1,6	1,6	2	2,5	2,5	3	3,5	3,5
h	2	2,4	3,2	3,2	4	5	5	6	7	7
für Gewinde	M 3	M 4	M 5	M 6	M 8	M 10	M 12	M 14	M 16	M 18
Maße	20	22	24	27	30	33	36	42	48
d2	30,6	32,6	32,9	38,9	44,1	47,1	52,2	60,2	67
s	4,5	4,5	5	5	6	6	7	8	8
h	9	9	10	10	12	12	14	16	16
für Gewinde	M 20	M 22	M 24	M 27	M 30	M 33	M 36	M 42	M 48

weitere Informationen

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
