Sie sind hier: Startseite -> Muttern -> Hutmuttern -> niedrige Form -> Regelgewinde -> DIN 917 Sechskant-Hutmuttern niedrige Form

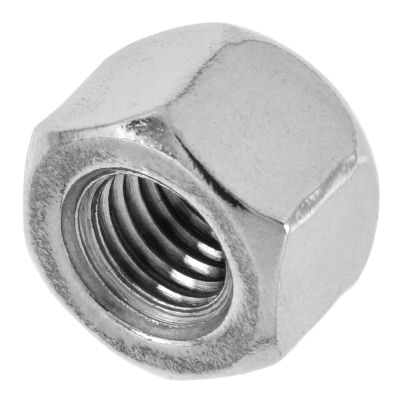

DIN 917 Sechskant-Hutmuttern niedrige Form

Diese Muttern haben einen oben abgerundeten Hut (= niedrige Form) und ein metrisches Regelgewinde (M).


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

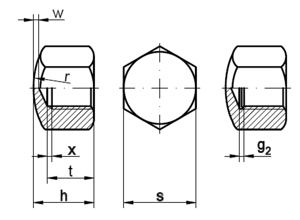

Technische Maße für DIN 917 Sechskant-Hutmuttern niedrige Form

Kein technisches Bild verfügbar
Legende:
Maße
= Durchmesser für metrisches Maß (M) (Nennmaß)
h
= Höhe-Gesamt
s nach DIN
= Schlüsselweite
x max / g2 max
= Länge-Gewindeauslauf(x)/Freistich(g)
r
= Radius-Hut
t min
= Tiefe-Gewinde (nutzbar)
w min
= Höhe-Hut

Maße M 4 M 5 M 6 M 8 M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24 M 30 M 36
x max / g2 max 1,05 1,2 1,5 1,87 2,25 6,4 7,3 7,3 9,3 9,3 9,3 10,7 12,7 14
h 5,5 7,0 9,0 12,0 14,0 16,0 18,0 20,0 22,0 25,0 28,0 30,0 34,0 44,0
r 8 10 12 15 20 25 28 30 32 35 35 40 60 70
s nach DIN 7 8 10 13 17 19 22 24 27 30 32 36 46 55
t min 4,16 4,96 6,71 9,21 10,65 13,15 14,65 16,65 18,58 20,58 21,58 23,58 27,58 35,50
w min 1 1 1,5 2 2 2 2 2 2 2,5 3 3 3 4

weitere Informationen

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
