ISO 8765 Sechskantschrauben mit Schaft, FEIN-Gewinde, ISO-Schlüsselweiten
ähnlich DIN 960 Sechskantschrauben mit Schaft, FEIN-Gewinde: Schlüsselweiten (SW) teilweise geändert

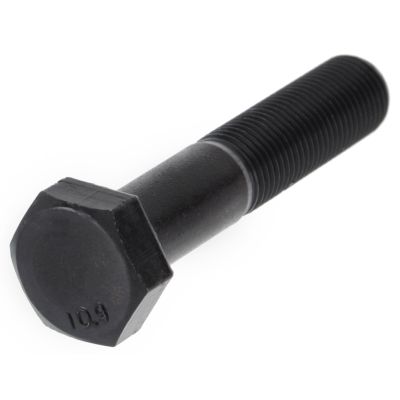

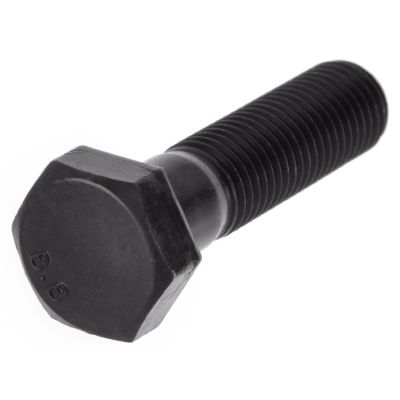

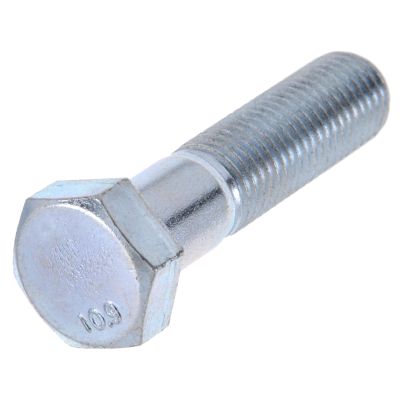

ISO 8765 Sechskantschrauben mit Schaft, FEIN-Gewinde, ISO-Schlüsselweiten sind Schrauben mit Gewinde, bei denen der Kopf in Form eines Außensechskant geformt wurde. Die Schraube hat ein Teilgewinde - also einen gewindelosen Schaft sowie ein daran anschließendes Gewinde. Produktionsbedingt kann ein kleiner gewindeloser Spalt zwischen Kopfunterseite und Gewinde vorhanden sein. Sie besitzen keinen Antrieb im Kopf, hier ist der Kopf selbst der Antrieb der Schraube. Sie wird mit einem Ring- oder Gabelschlüssel bewegt. Sechskantschrauben mit Teilgewinde werden häufig im Maschinen- und Anlagenbau, bei Autos, Motorrädern, Landmaschinen, LKWs oder in der Mess- und Elektrotechnik verwendet. Sie haben ein metrisches Feingewinde (Mf), das mehr Gewindegänge je Zentimeter als Regelgewinde hat. Dadurch dichtet die Verbindung besser ab und überträgt mehr Kraft. mehr ...

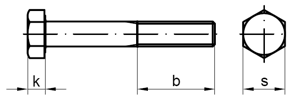

Technische Maße für ISO 8765 Sechskantschrauben mit Schaft, FEIN-Gewinde, ISO-Schlüsselweiten

Legende:
Maße
= Durchmesser metrisches Gewinde (M) (Nennmaß)
k
= Höhe-Kopf
s
= Antrieb-Schlüsselweite
b1 (l < 125 mm)
= Länge-Gewinde
b2 (l < 200 mm)
= Länge-Gewinde
b3 (l > 200 mm)
= Länge-Gewinde

MaßeM 2M 3M 4M 5M 6M 7M 8M 10M 12M 14M 16M 18M 20M 22
s45,57810111316182124273034
k1,422,83,544,85,36,47,58,81011,512,514
b1 (l < 125 mm)1012141618202226303438424650
b2 (l < 200 mm)---2224262832364044485256
b3 (l > 200 mm)-------45495357616569
MaßeM 24M 27M 30M 33M 36M 39M 42M 45M 48M 52M 56M 64
s364146505560657075808595
k151718,72122,525262830333540
b1 (l < 125 mm)546066727278849096102---
b2 (l < 200 mm)60667278849069102108116124140
b3 (l > 200 mm)7379859197103109115121129137153

weitere Informationen



ISO-Schlüsselweite im Vergleich zu DIN

Bei der ISO-Norm wurden geringere Schlüsselweiten der Muttern vorgeschrieben. Ziel war es, Material in der weltweiten Produktion zu sparen. Das Gewinde ist bei beiden Normen jedoch identisch.



Besonderheiten bei Teilgewinde-Schrauben

Das Gewinde reicht nicht bis zum Kopf. Diese Schrauben bestehen aus dem Gewindeteil und einem gewindelosen Schaft. Die exakte Gewindelänge ist zwar grundsätzlich genormt, jedoch ist es heute meist dem Hersteller überlassen, die lange der Schaft produziert wird, da die DIN-Normen abgekündigt sind. Teilgewinde-Sechskantschrauben werden in größeren Längen produziert als die Vollgewinde-Schrauben, dafür aber finden Sie in Teilgewinde keine extrem kurzen Sechskantschrauben.



Vorteile von ISO 8765 Sechskantschrauben mit Schaft, FEIN-Gewinde, ISO-Schlüsselweiten

Anders als bei Schrauben mit Schlitz oder Kreuzschlitz können Außensechskantschrauben auch eingesetzt werden, wenn der Schraubenkopf von oben nicht mehr erreichbar ist. Außerdem eignen sich Sechskantschrauben durch die relativ geringe Kopfhöhe, wenn Platzmangel herrscht.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
