ISO 8745 Paßkerbstifte
ähnlich DIN 1472 Paßkerbstifte:
Änderung der Längenberechnung:
DIN-Norm exklusive Kuppen
ISO-Norm inklusive Kuppen

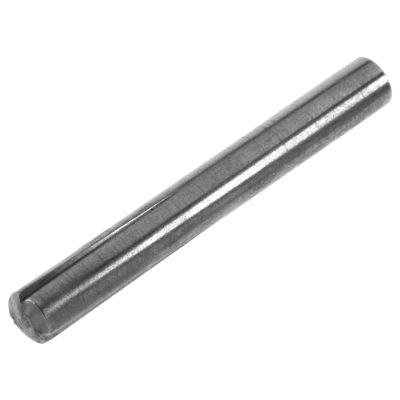

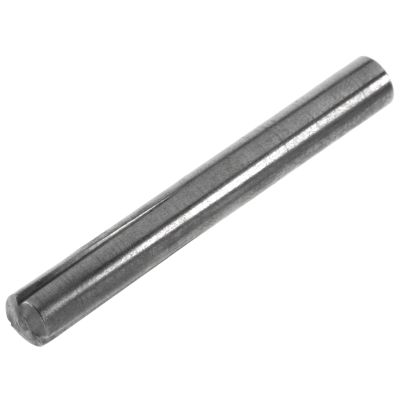

ISO 8745 Paßkerbstifte haben eine kegelige Form und eine eingebrachte Kerbe. Sie laufen auf einer Seite enger zu als auf der anderen. Paßkerbstifte haben eine genau genormte Passung. Wir bieten diese Paßkerbstifte in Stahl blank oder Edelstahl Rostfrei A1 an. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

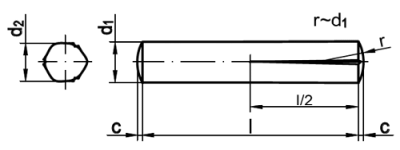

Technische Maße für ISO 8745 Paßkerbstifte

Legende:
Maße
= Durchmesser (Nennmaß)
c
= Höhe-Kopf
d2
= Durchmesser (aufgeweitet)
r
= Radius-Kopf

Maße 1,5 2 2,5 3 4 5 6 8 10 12
d2 1,60 - 1,63 2,10 - 2,15 2,60 - 2,70 3,20 - 3,30 4,15 - 4,30 5,15 - 5,30 6,15 - 6,35 8,20 - 8,40 10,20 - 10,45 12,25 - 12,50
c 0,2 0,25 0,3 0,4 0,50 0,63 0,85 1 1,2 1,6
Abscherkraft in kN 1,6 2,84 4,4 6,4 11,3 17,6 25,4 45,2 70,4 101,8

weitere Informationen



Verwendung von ISO 8745 Paßkerbstifte

Diese Paßkerbstifte werden meist im Kfz-Bereich, Maschinen- oder Anlagenbau und in der Feinmechanik verwendet.
