Sie sind hier: Startseite -> Stifte, Stangen, Bolzen -> Gewindestifte -> mit Schlitz -> mit Spitze -> ISO 7434 Gewindestifte mit Spitze, mit Schlitz

ISO 7434 Gewindestifte mit Spitze, mit Schlitz
ähnlich DIN 553 Gewindestifte mit Spitze, mit Schlitz: keine gravierenden Änderungen

ISO 7434 Gewindestifte mit Spitze, mit Schlitz sind Gewindespindeln, die auf der einen Seite als Antrieb einen Schlitz haben. Der Schlitz kann mit einem handelsüblichen Schlitz-Schraubendreher verarbeitet werden. Heute sind Schlitzantriebe eher selten geworden, weil diese schlechter zu verarbeiten sind (Gefahr von Abrutschen) als der alternative Innensechskant. Gewindestifte mit Schlitz werden auch als Madenschraube oder Wurmschraube bezeichnet. Die Spitze fixiert den Gewindestift am Ende des Bohrlochs oder drückt sich in das Material ein. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

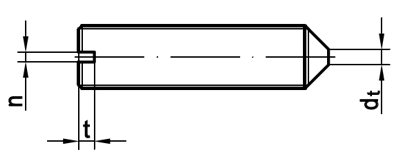

Technische Maße für ISO 7434 Gewindestifte mit Spitze, mit Schlitz

Legende:
Maße
= Durchmesser für metrisches Maß (M) (Nennmaß)
n
= Antrieb-Schlitz-Breite (SZ)
t
= Antrieb-Schlitz-Tiefe (SZ)
dt max.
= Durchmesser-Spitze

Maße M 1* M 1,2* M 1,4 M 1,6 M 2 M 2,5 M 3 M 3,5 M 4 M 5 M 6 M 8 M 10
n 0,2 0,2 0,2 0,25 0,25 0,4 0,4 0,5 0,6 0,8 1 1,2 1,6
t 0,4 0,4 0,48 0,56 0,64 0,72 0,8 0,96 1,12 1,28 1,6 2 2,4
dt max. 0,1 0,12 0,14 0,16 0,2 0,25 0,3 0,35 0,4 0,5 1,5 2 2,5

weitere Informationen



Wie verwendet man ISO 7434 Gewindestifte mit Spitze und Schlitz?

Gewindestifte werden meist als  Feststellschraube verwendet, z. B. in einem Stellring oder in einer selbst am Werkstück angebrachten Bohrung. Gewindestifte mit Spitze werden oft durch eine angebrachte Spitze zusätzlich gesichert. Der Gewindestift wird dabei in ein Innengewinde geschraubt, bis er komplett im Werkstück verschwunden ist.



Gewinde bei ISO 7434 Gewindestifte mit Spitze, mit Schlitz

Normalerweise haben Gewindestifte ein metrisches Regelgewinde (M). Sie sind jedoch auch mit metrischem Feingewinde (Mf) verfügbar und werden dann oft zur Justierung von Messinstrumenten benutzt. Feingewinde finden Sie jedoch meist bei Gewindestiften mit Innensechskant.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
