dienen zum Ausgleichen von Unebenheiten im Material, zur Herstellung derselben Höhe bei der Verbindung von Schrauben mit dem Untergrund oder zur Erreichung eines technisch notwendigen Materialspiels . Das Besondere dabei ist, dass DIN 988 Paßscheiben bei ein- und demselben Innendurchmesser und demselben Außendurchmesser in unterschiedlichen Stärken angeboten werden. Somit können Sie unterschiedliche Höhendifferenzen durch das Addieren von verschieden hohen Paßscheiben ausgleichen. mehr ...

Maße anzeigen

PDF herunterladen

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

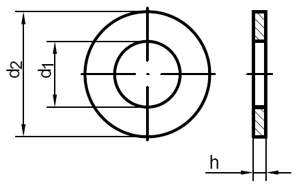

Technische Maße für Scheiben

PDF herunterladen

Legende:

= Durchmesser-Innen (Nennmaß)

= Durchmesser-Außen

Maße

= Durchmesser-Innen für metrisches Maß (M)

Maße	M 3	M 4	M 5	M 6	M 8	M 10	M 12	M 14	M 15	M 16
d1	3	4	5	6	8	10	12	14	15	16
d2	6	8	10	12	14	16	18	20	21	22
h	lt. Abmessung	lt. Abmessung	lt. Abmessung	lt. Abmessung	lt. Abmessung	lt. Abmessung	lt. Abmessung	lt. Abmessung	lt. Abmessung	lt. Abmessung
Maße	M 17	M 18	M 20	M 22	M 25	M 26	M 28	M 30
d1	17	18	20	22	25	26	28	30
d2	24	25	28	30/32	35/36	37	40	42
h	lt. Abmessung	lt. Abmessung	lt. Abmessung	lt. Abmessung	lt. Abmessung	lt. Abmessung	lt. Abmessung	lt. Abmessung

weitere Informationen

Lieferbare Werkstoffe für DIN 988 Paßscheiben

Paßscheiben liefern wir in Edelstahl Rostfrei A2 oder Stahl blank.

Sortimente als praktische Ergänzung

Da Sie bei Paßscheiben meist mehrere verschiedene Höhen desselben Durchmessers zum Ausgleichen benötigen, empfehlen wir unsere Paßscheiben-Sortimente in Stahl oder in Edelstahl Rostfrei A2.
