Sie sind hier: Startseite -> Schrauben -> Gewindeschrauben -> Linsensenkkopf -> Linsensenkschrauben mit Kreuzschlitz -> DIN 966 Linsensenkschrauben, Phillips-Kreuzschlitz H

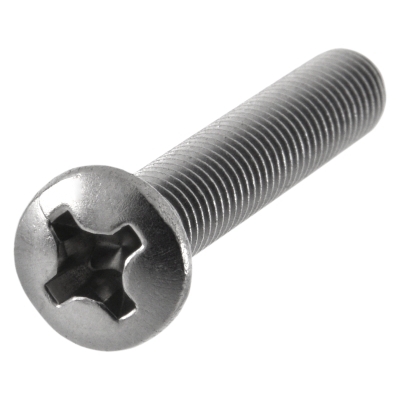

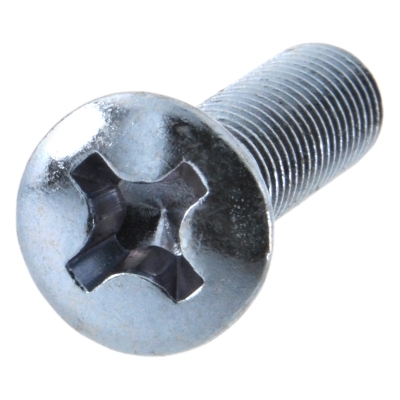

DIN 966 Linsensenkschrauben, Phillips-Kreuzschlitz H
ähnlich ISO 7047 Linsensenkschrauben, Phillips-Kreuzschlitz H: Kopfhöhen (k) und Kopfdurchmesser (dk) ab M 3 geändert

DIN 966 Linsensenkschrauben mit Phillips-Kreuzschlitz PH sind Gewindeschrauben mit metrischen Regelgewinde (M) und einem versenkbaren Senkkopf. Der Senkkopf sorgt dafür, dass die Schraube - wenn vorgesenkt wurde - plan mit dem Untergrund abschließt. Außerdem erreicht man dadurch eine bessere Verbindung, da die Schraube in das Material eintaucht. Am Ende bleibt nur noch die formschöne Linse übrig und sichtbar. Als Antrieb haben sie einen handelsüblichen Phillips-Kreuzschlitz PH, den Sie mit einem PH-Bit oder einer PH-Stecknuss verarbeiten können. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Technische Maße für DIN 966 Linsensenkschrauben, Phillips-Kreuzschlitz H

Legende:
Maße (d)
= Durchmesser metrisches Gewinde (M) (Nennmaß)
dk
= Durchmesser-Kopf
k max.
= Höhe-Kopf
m
= Antrieb-Schlitz-Breite
f
= Höhe-Linse beim Linsenkopf
a
= Abstand Auflagefläche - erster voller Gewindegang

Maße (d) M 1,6 M 2 M 2,5 M 3 M 4 M 5 M 6 M 8
k max. 0,96 1,2 1,5 1,65 2,2 2,5 3 4
f 0,4 0,5 0,6 0,75 1 1,25 1,5 2
dk 3 3,8 4,7 5,6 7,5 9,2 11 14,5
m 1,9 2,5 2,8 3,1 4,5 5,3 6,8 9
a 0,6 0,8 0,9 1 1,4 1,6 2 2,5
Bit-PH 0 1 1 1 2 2 3 4

weitere Informationen



Wo werden DIN 966 Linsensenkschrauben, Phillips-Kreuzschlitz PH verwendet?

Häufig werden DIN 966 Linsensenkschrauben, Phillips-Kreuzschlitz PH im Maschinen- und Anlagenbau, Elektrotechnik, Modellbau oder für Oldtimer-Autos oder Motorräder zum Verschrauben von Bauteilen, Verkleidungen oder Gehäusen verwendet.



Rosetten als Zubehör für Senkschrauben

Zur Vergrößerung der Auflagefläche und als optisches Element werden Senkschrauben häufig in Verbindung mit Rosetten verarbeitet. Dies kann über gestanzte (günstigere) oder Rosetten aus Vollmetall erfolgen. Wir bieten auch Senkrosetten.



Lieferbare Werkstoffe für DIN 966 Linsensenkschrauben, Phillips-Kreuzschlitz PH

Diese Schraube bieten in Stahl 4.8 verzinkt und Edelstahl an. Edelstahl Rostfrei A2 eignet sich für Anwendungen im Außenbereich aber ohne dauerhaften Kontakt mit Wasser. Edelstahl Rostfrei A4 verträgt Dauerkontakt mit Wasser, Salzwasser oder bestimmten Säuren.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
