Sie sind hier: Startseite -> Schrauben -> Gewindeschrauben -> Linsensenkkopf -> Linsensenkschrauben mit Schlitz -> DIN 964 Linsen-Senkschrauben mit Schlitz

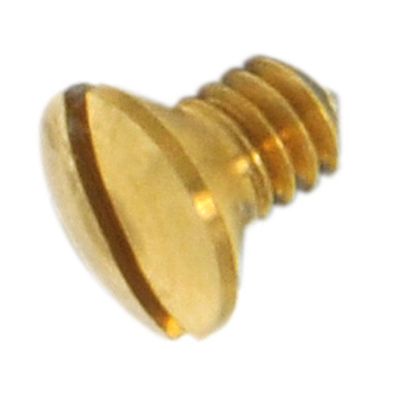

DIN 964 Linsen-Senkschrauben mit Schlitz
ähnlich ISO 2010 Linsen-Senkschrauben mit Schlitz: Kopfhöhen (k) und Kopfdurchmesser (dk) ab M 3 geändert

sind Gewindeschrauben mit metrischen Regelgewinde (M) und einem versenkbaren Senkkopf. Der Senkkopf sorgt dafür, dass die Schraube - wenn vorgesenkt wurde - plan mit dem Untergrund abschließt. Am Ende bleibt nur noch die formschöne Linse stehen und ragt aus dem Material heraus. Der Linsenkopf reduziert auch die Verletzungsgefahr. Außerdem erreicht man dadurch eine bessere Verbindung, da die Schraube in das Material eintaucht. Als Antrieb haben sie einen Längsschlitz, der immer seltener eingesetzt wird. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Technische Maße für DIN 964 Linsen-Senkschrauben mit Schlitz

Legende:
Maße (d)
= Durchmesser metrisches Gewinde (M) (Nennmaß)
dk
= Durchmesser-Kopf
k max.
= Höhe-Kopf
t max.
= Antrieb-Schlitz-Tiefe
n
= Antrieb-Schlitz-Breite
f
= Höhe-Linse beim Linsenkopf

Maße (d) M 1 M 1,2 M 1,4 M 1,6 M 2 M 2,5 M 3 M 3,5 M 4 M 5 M 6 M 8 M 10
k max. 0,6 0,72 0,84 0,96 1,2 1,5 1,65 1,93 2,2 2,5 3 4 5
f 0,25 0,3 0,35 0,4 0,5 0,6 0,75 0,9 1 1,25 1,5 2 2,5
t min. 0,4 0,5 0,52 0,65 0,8 1 1,2 1,4 1,6 2 2,5 3,4 4,2
t max. 0,5 0,6 0,65 0,8 1,0 1,2 1,45 1,7 1,9 2,3 2,8 3,7 4,6
n 0,25 0,3 0,3 0,4 0,5 0,6 0,8 0,8 1 1,2 1,6 2 2,5

weitere Informationen



Wo werden DIN 964 Linsen-Senkschrauben mit Schlitz verwendet?

Häufig werden DIN 964 Linsen-Senkschrauben mit Schlitz im Maschinen- und Anlagenbau, Elektrotechnik, Modellbau oder für Oldtimer-Autos oder Motorräder zum Verschrauben von Bauteilen, Verkleidungen oder Gehäusen verwendet.



Rosetten als Zubehör für Senkschrauben

Zur Vergrößerung der Auflagefläche und als optisches Element werden Senkschrauben häufig in Verbindung mit Rosetten verarbeitet. Dies kann über gestanzte (günstigere) oder Rosetten aus Vollmetall erfolgen. Wir bieten auch Senkrosetten.



Lieferbare Werkstoffe für DIN 964 Linsen-Senkschrauben mit Schlitz

Diese Schraube bieten wir in sehr vielen Werkstoffen an. So z. B. Messing blank, blank gedreht oder Messing vernickelt. Ebenso in Stahl 4.8 blank oder verzinkt sowie  Stahl der Klasse 5.8. Edelstahl Rostfrei A2 eignet sich für Anwendungen im Außenbereich aber ohne dauerhaften Kontakt mit Wasser. Edelstahl Rostfrei A4 verträgt Dauerkontakt mit Wasser, Salzwasser oder bestimmten Säuren.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
