Sie sind hier: Startseite -> Muttern -> Kronenmuttern -> niedrige Form -> Regelgewinde -> DIN 937 Kronenmuttern niedrige Form (ISO 7038)

DIN 937 Kronenmuttern niedrige Form (ISO 7038)

DIN 937 Kronenmuttern niedrige Form sind Sechskantmuttern, deren Mutternkopf mehrfach geschlitzt wurde, sodass die typischen Zacken einer Krone entstehen. Daher auch der Name Kronenmutter. Es handelt sich hierbei um die niedrige Form, welche besonders flach ist und sich deshalb auch für Anwendungen eignet, wo wenig Platz ist. DIN 937 Kronenmuttern niedrige Form haben ein metrisches Regelgewinde (M), das rechtsgängig ist. Die Kronenmutter gehört zu den Schrauben-Sicherungselementen. Mithilfe eines Splints oder Draht wird der Bolzen durch die Kronenmutter formschlüssig gegen Drehen mit dem Schraubenschaft verbunden. mehr ...

Maße anzeigen

PDF herunterladen

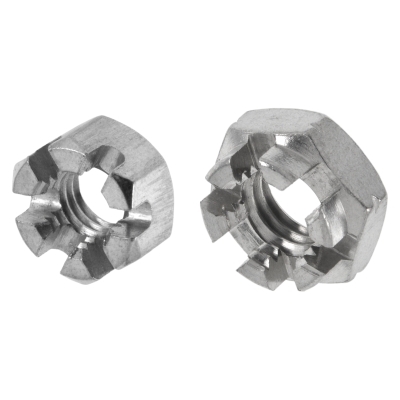

ROSTFREI A2

ROSTFREI A4

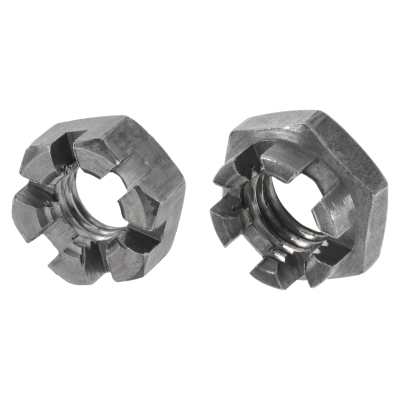

STAHL - blank

X	X	X	X	X	X	X	X	X	X	X
X	X	X	X	X	X	X	X	X	X	X
X	X	X	X	X	X	X	X	X	X	X

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

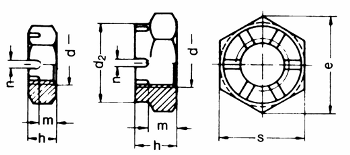

Technische Maße für DIN 937 Kronenmuttern niedrige Form (ISO 7038)

PDF herunterladen

Legende:

Maße (d)

= Durchmesser für metrisches Maß (M) (Nennmaß)

= Höhe-Gesamt

s nach DIN

= Schlüsselweite

= Eckenmaß

d2 max.

= Durchmesser-Krone

n min.

= Breite-Schlitz

m max.

= Höhe-Mutter

Maße (d)	M 6	M 8	M 10	M 12	M 14	M 16	M 18	M 20	M 22	M 24	M 26	M 27	M 28
d2 max.	-	-	-	17	19	22	25	28	30	34	38	38	38
h	6	8	9	10	11	12	13	13	15	15	30	17	30
n min.	2	2,5	2,8	3,5	3,5	4,5	4,5	4,5	5,5	5,5	5,5	5,5	5,5
s nach DIN	10	13	17	19	22	24	27	30	32	36	41	41	41
m max.	3,5	4,5	5	6	7	7	8	8	9	9	22	11	22
Splint	1,6x14	2x16	2,5x20	3,2x22	3,2x25	4x28	4x32	4x36	5x36	5x40	5x50	5x45	5x50
Maße (d)	M 30	M 32	M 33	M 35	M 38	M 39	M 40	M 42	M 45	M 48	M 50	M 52
d2 max.	42	46	46	50	50	55	55	58	62	65	65	70
h	18	20	20	20	20	22	22	23	25	25	27	27
n min.	7	7	7	7	7	7	7	9	9	9	9	9
s nach DIN	46	50	50	55	55	60	60	65	70	75	75	80
m max.	11	13	13	13	13	13	13	14	16	16	18	18
Splint	6,3x50	6x60	6,3x56	6x65	6,3x63	6,3x71	6x70	8x71	8x80	8x80	8x80	8x90

weitere Informationen

Einsatz von DIN 937 Kronenmuttern niedrige Form

Kronenmuttern werden im Maschinen- und Anlagenbau als Schraubensicherung verwendet. Im Bereich Kfz, Oldtimer, Motorrad, Auto oder LKW kommen Kronenmuttern auch manchmal neben der Sicherungswirkung als optisches Element zum Einsatz.

Varianten und Werkstoffe von DIN 937 Kronenmuttern niedrige Form

Kronenmuttern werden als metrisches Regelgewinde oder Feingewinde geliefert. Als Werkstoff kommt Stahl blank oder Edelstahl zum Einsatz. Dabei gibt es DIN 937 Kronenmuttern niedrige Form in Edelstahl Rostfrei A2 für Anwendungen im Außenbereich aber ohne dauerhaften Kontakt mit Wasser und Edelstahl Rostfrei A4 mit Dauerkontakt mit Wasser, Salzwasser oder bestimmten Säuren.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
