Sie sind hier: Startseite -> Muttern -> Kronenmuttern -> Standardhöhe -> DIN 935 Kronenmuttern hohe Form, FEIN-Gewinde (ISO 7035)

DIN 935 Kronenmuttern hohe Form, FEIN-Gewinde (ISO 7035)

DIN 935 Kronenmuttern hohe Form mit FEIN-Gewinde sind Sechskantmuttern, deren Mutternkopf mehrfach geschlitzt wurde, sodass die typischen Zacken einer Krone entstehen. Daher auch der Name Kronenmutter. Es handelt sich hierbei um die hohe Form, welche besonders hoch ist. Die hohen Kronenmuttern benötigen relativ viel Platz. DIN 935 Kronenmuttern hohe Form haben ein metrisches FEIN-Gewinde (Mf), das rechtsgängig ist. Feingewinde hat mehr Gewindegänge je Zentimeter, weshalb es besser abdichtet und mehr Kraftübertragung erlaubt. Die Kronenmutter gehört zu den Schrauben-Sicherungselementen. Mithilfe eines Splints oder Draht wird der Bolzen durch die Kronenmutter formschlüssig gegen Drehen mit dem Schraubenschaft verbunden. mehr ...

Maße anzeigen

PDF herunterladen

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

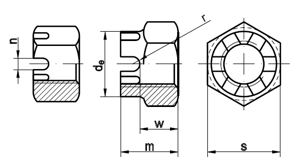

Technische Maße für DIN 935 Kronenmuttern hohe Form, FEIN-Gewinde (ISO 7035)

PDF herunterladen

Legende:

Maße

= Durchmesser für metrisches Maß (M) (Nennmaß)

= Höhe-Gesamt

s nach DIN

= Schlüsselweite

de max

= Durchmesser-Krone

n min

= Breite-Schlitz

w max

= Höhe-Mutter

Maße	M 8	M 10	M 12	M 14	M 16	M 18	M 20	M 22	M 24	M 26	M 27	M 28	M 30	M 32	M 33	M 36
de max	-	-	16	18	22	25	28	32	34	38	38	38	42	46	46	50
m	9,5	12	15	16	19	21	22	26	27	30	30	30	33	35	35	38
n min	2,5	2,8	3,5	3,5	4,5	4,5	4,5	5,5	5,5	5,5	5,5	5,5	7	7	7	7
s nach DIN	13	17	19	22	24	27	30	32	36	41	41	41	46	50	50	55
w max	6,5	8	10	11	13	15	16	18	19	22	22	22	24	26	26	29
Splint	2 x 16	2,5 x 20	3,2 x 22	3,2 x 25	4 x 28	4 x 32	4 x 36	5 x 36	5 x 40	5 x 50	5 x 45	5x 50	6,3 x 50	6,3 x 56	6,3 x 56	6,3 x 63
Maße	M 39	M 42	M 45	M 48	M 50	M 52	M 56	M 58	M 60	M 64	M 68	M 72	M 76	M 80
de max	55	58	62	65	65	70	75	80	80	85	90	95	100	105
m	40	46	48	50	50	54	57	65	63	66	69	73	76	79
n min	7	9	9	9	9	9	9	11	11	11	11	11	11	11
s nach DIN	60	65	70	75	75	80	85	90	90	95	100	105	110	115
w max	31	34	36	38	38	42	45	48	48	51	54	58	61	64
Splint	6,3 x 71	8 x 71	8 x 80	8 x 80	8 x 80	8 x 90	8 x 100	10 x 100	10 x 100	10 x 100	10 x 112	10 x 112	10 x 125	10 x 140

weitere Informationen

Varianten und Werkstoffe von DIN 935 Kronenmuttern hohe Form, FEIN-Gewinde

Kronenmuttern werden als metrisches Regelgewinde oder Feingewinde geliefert. Als Werkstoff kommt Stahl 6 oder Edelstahl Rostfrei A1 zum Einsatz.

Einsatz von DIN 935 Kronenmuttern hohe Form, FEIN-Gewinde

Kronenmuttern werden im Maschinen- und Anlagenbau als Schraubensicherung verwendet. Im Bereich Kfz, Oldtimer, Motorrad, Auto oder LKW kommen Kronenmuttern auch manchmal neben der Sicherungswirkung als optisches Element zum Einsatz.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
