Sie sind hier: Startseite -> Sicherungen -> Sicherungsbleche -> DIN 93 Scheiben mit 1 Lappen

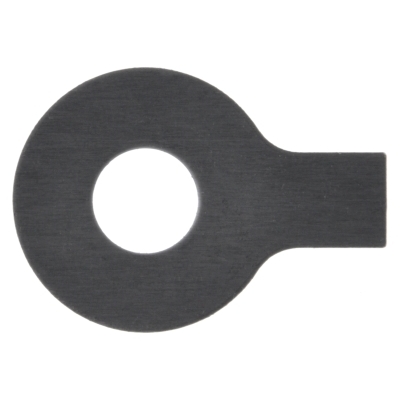

DIN 93 Scheiben mit 1 Lappen

sind gestanzte Scheiben, welche über einen Lappen verfügen. Diese Scheiben dienen zur Sicherung von Bauteilen, weil sich die Scheiben mit ihrem Lappen mit Werkstücken verkeilen können und diese so gegen Verrutschen sichern. mehr ...

Maße anzeigen

PDF herunterladen

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

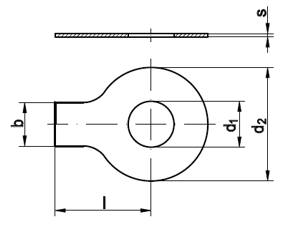

Technische Maße für DIN 93 Scheiben mit 1 Lappen

PDF herunterladen

Legende:

Maße (d1)

= Durchmesser-Innen (Nennmaß)

= Durchmesser-Außen

= Lappen-Breite

= Lappen-Länge

= Stärke / Höhe

für Gewinde

= Durchmesser-Gewinde

Maße (d1)	3,2	3,7	4,3	5,3	6,4	8,4	10,5	13	15	17	19	21
d2	12	12	14	17	19	22	26	30	33	36	40	42
b	4	4	5	6	7	8	10	12	12	15	18	18
l	13	13	14	16	18	20	22	28	28	32	36	36
s	0,38	0,38	0,38	0,5	0,5	0,75	0,75	1	1	1	1	1
für Gewinde	M 3	M 3,5	M 4	M 5	M 6	M 8	M 10	M 12	M 14	M 16	M 18	M 20
Maße (d1)	23	25	28	31	34	37	40	43	46	50	54
d2	50	50	58	63	68	75	82	88	95	100	105
b	20	20	23	26	28	30	32	35	38	40	44
l	42	42	48	52	56	60	64	70	75	80	85
s	1	1	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6
für Gewinde	M 22	M 24	M 27	M 30	M 33	M 36	M 39	M 42	M 45	M 48	M 52

weitere Informationen

Lieferbare Werkstoffe für DIN 93 Scheiben mit 1 Lappen

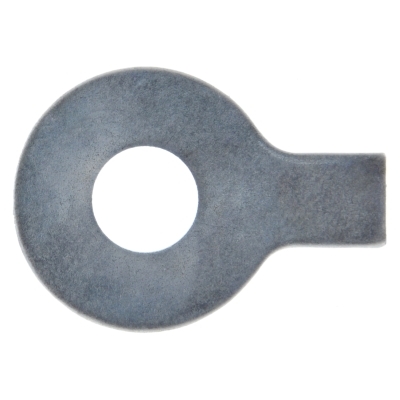

Wir liefern diese DIN 93 Scheiben mit 1 Lappen in den Werkstoffen Rostfrei A2 oder hochsäurebeständigem Rostfrei A4. Außerdem erhalten Sie diese Scheibe in Stahl blank oder Stahl verzinkt.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
