Sie sind hier: Startseite -> Schrauben -> Verschlussschrauben -> mit Außensechskant -> mit Bund -> zylindrisches Feingewinde -> DIN 910 Verschlussschrauben mit Bund, Außensechskant, schwer, zylindrisches FEIN-Gewinde

DIN 910 Verschlussschrauben mit Bund, Außensechskant, schwer, zylindrisches FEIN-Gewinde

DIN 910 Verschlußschrauben mit Bund, Außensechskant, schwer, zylindrisches FEIN-Gewinde sind eine Sonderform der Schrauben, die auf der einen Seite einen Kopf mit Antrieb und auf der anderen Seite ein Gewinde haben. Eingesetzt werden sie z. B. als Ölablassschrauben bei Motoren, zur Schmierung oder Dichtung von Löchern an Bauteilen. Sie haben ein zylindrisches FEIN-Gewinde. mehr ...

Maße anzeigen

PDF herunterladen

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

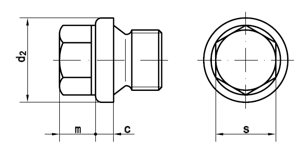

Technische Maße für DIN 910 Verschlussschrauben mit Bund, Außensechskant, schwer, zylindrisches FEIN-Gewinde

PDF herunterladen

Legende:

Maße

= Durchmesser metrisches Gewinde (M) (Nennmaß)

= Durchmesser-Kopf

= Höhe-Kopf

= Antrieb-Schlüsselweite

= Höhe-Bund/Flansch/Telleransatz

Maße	M 10 x 1	M 12 x 1,5	M 14 x 1,5	M 16 x 1,5	M 18 x 1,5	M 20 x 1,5	M 22 x 1,5	M 24 x 1,5	M 26 x 1,5	M 27 x 2	M 30 x 1,5	M 30 x 2	M 33 x 2
c	3	3	3	3	4	4	4	4	4	4	4	4	5
d2	14	17	19	21	23	25	27	29	31	32	36	36	39
m	6	6	6	6	6	8	8	9	10	10	10	10	11
s	10	13	13	17	17	19	19	22	24	24	24	24	27
Maße	M 36 x 1,5	M 36 x 2	M 38 x 1,5	M 42 x 1,5	M 42 x 2	M 45 x 1,5	M 45 x 2	M 48 x 1,5	M 48 x 2	M 52 x 1,5	M 56 x 2	M 64 x 2
c	5	5	4	5	5	5	5	5	5	5	5	5
d2	42	42	44	49	49	55	52	55	55	60	64	72
m	11	11	11	12	12	12	12	12	12	12	15	15
s	27	27	27	30	30	30	30	36	30	30	36	36

weitere Informationen

Kopfform und Antrieb

Diese Verschlußschrauben haben einen Außensechskant. Dieser hat einen geringen Platzbedarf und kann auch in engen Bauteilen jederzeit seitlich oder von oben über einen Ring- Gabelschlüssel oder einer Stecknuss angezogen werden. Außerdem ist er klein und wenig hoch. Der Bund vergrößert die Auflagefläche und sorgt für eine bessere Abdeckung des Bohrlochs oder einer höheren Kraftübertragung.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
