DIN 908 Verschlussschrauben mit Bund und Innensechskant, zylindrisches Rohrgewinde G (nach DIN 228)

DIN 908 Verschlußschrauben mit Bund und Innensechskant, zylindrisches Rohrgewinde G sind eine Sonderform der Schrauben, die auf der einen Seite einen Kopf mit Antrieb und auf der anderen Seite ein Gewinde haben. Eingesetzt werden sie z. B. als Ölablassschrauben bei Motoren, zur Schmierung oder Dichtung von Löchern an Bauteilen. Sie haben ein kegeliges Rohrgewinde (G), welches nach DIN 228 als Gasgewinde hergestellt ist. Rohrgewinde eignet sich für die Verschraubung von Rohren (z. B. Öl, Gas, Wasser, Pressluft) und wird meist im Bereich Sanitär-, Heizungs-, oder Klimatechnik eingesetzt. Der Bund vergrößert die Auflagefläche und sorgt für eine bessere Abdeckung des Bohrlochs oder einer höheren Kraftübertragung. mehr ...

Maße anzeigen

PDF herunterladen

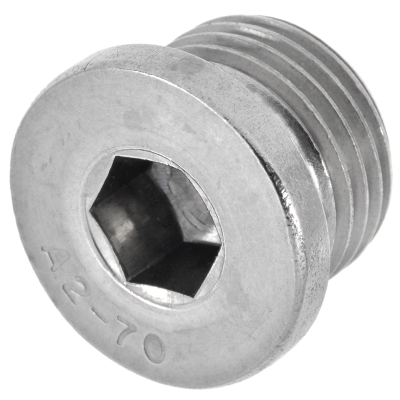

ROSTFREI A2

ROSTFREI A4

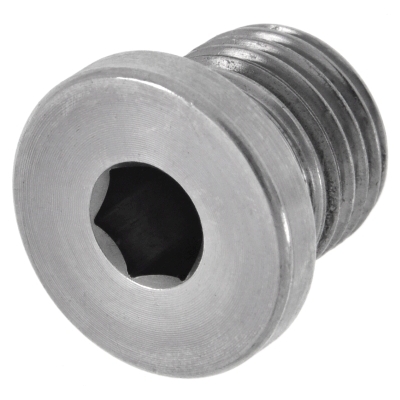

STAHL

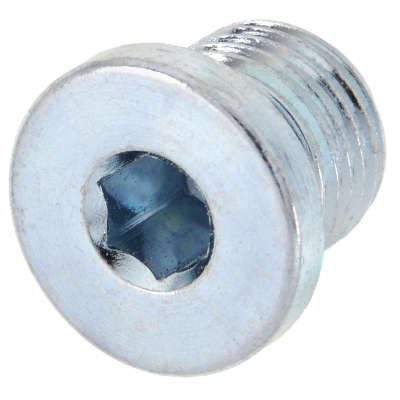

STAHL - verzinkt

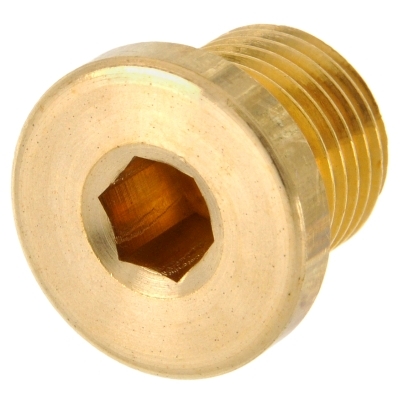

MESSING

		X	X	X	X	X
X	X	X	X	X	X	X	X	X	X	X
X	X	X	X	X	X	X	X	X	X	X
X	X	X	X	X	X	X	X	X	X	X
X	X	X	X	X	X	X	X	X

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

Technische Maße für DIN 908 Verschlussschrauben mit Bund und Innensechskant, zylindrisches Rohrgewinde G (nach DIN 228)

PDF herunterladen

Legende:

= Durchmesser-Kopf

= Höhe-Kopf

= Antrieb-Schlüsselweite

t min

= Antrieb-Tiefe

Maße

= Durchmesser Gewinde (Nennmaß)

= Länge-Einschraubzapfen

Maße	M 8 x 1 *	M 10 x 1	M 12 x 1,5	M 14 x 1,5	M 16 x 1,5	M 18 x 1,5	M 20 x 1,5	M 22 x 1,5	M 24 x 1,5	M 26 x 1,5	M 27 x 1,5	M 30 x 1,5
s	5	5	6	6	8	8	10	10	12	12	12	17
t min	2,4	5	7	7	7,5	7,5	7,5	7,5	7,5	9	9	9
d2	12	14	17	19	21	23	25	27	29	31	32	36
c	3	3	3	4	3	4	4	4	4	4	4	4
i	8	8	12	12	12	12	14	14	14	16	16	16
Maße	M 30 x 2	M 33 x 2	M 36 x 1,5	M 36 x 2	M 38 x 1,5	M 42 x 1,5	M 45 x 1,5	M 48 x 1,5	M 52 x 1,5	M 52 x 2	M 56 x 2	M 64 x 2
s	17	17	19	19	19	22	22	24	24	32	32	32
t min	9	9	10,5	10,5	10,5	10,5	10,5	10,5	10,5	10,5	14	14
d2	36	39	42	42	42	49	52	55	60	64	72	72
c	4	5	5	5	5	5	5	5	5	5	5	5
i	16	16	16	16	16	16	16	16	16	16	20	20
Maße	G 1/8 A	G 1/4 A	G 3/8 A	G 1/2 A	G 3/4 A	G 1 A	G 1 1/8 A	G 1 1/4 A	G 1 1/2 A	G 1 3/4 A	G 2 A
s	5	6	8	10	12	17	19	22	24	32	32
t min	5	7	7,5	7,5	9	9	10,5	10,5	10,5	14	14
d2	14	18	22	26	32	39	44	49	55	62	68
c	3	3	3	4	4	5	5	5	5	5	5
i	8	12	12	14	16	16	16	16	16	20	20

weitere Informationen

Kopfform und Antrieb

Diese Verschlussschrauben haben einen Innensechskant. Dieser muss von oben zugängig sein und wird mit einem T-Griff-Schraubendreher oder einem Winkelstiftschlüssel verarbeitet. Die Bauform der DIN 906 Verschlußschrauben mit Innensechskant, kegeliges FEIN-Gewinde ist sehr klein.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
