Sie sind hier: Startseite -> Schrauben -> Gewindeschrauben -> Linsenkopf -> DIN 7985 Linsen-Schrauben mit Phillips-Kreuzschlitz H = Standard

DIN 7985 Linsen-Schrauben mit Phillips-Kreuzschlitz H = Standard
ähnlich ISO 7045 Linsen-Schrauben mit Phillips-Kreuzschlitz H: keine gravierenden Änderungen

DIN 7985 Linsen-Schrauben mit Phillips-Kreuzschlitz PH sind Gewindeschrauben mit einem metrischen Regelgewinde (Maschinengewinde), die nicht unter die Kategorie der Sechskantschrauben und Zylinderschrauben fallen. Sie sind ein sehr gängiges TOP-Produkt. Sie haben eine gerade Auflagefläche und einen formschönen Linsen-Kopf. Als Antrieb verfügen sie über einen Antrieb mit Phillips-Kreuzschlitz PH, der mit einem PH-Bit oder einem PH-Schraubendreher verarbeitet werden kann. Häufig werden DIN 7985 Linsen-Schrauben im Maschinen- und Anlagenbau, Elektrotechnik, Modellbau oder für Oldtimer-Autos oder Motorräder zum Verschrauben von Bauteilen, Verkleidungen oder Gehäusen verwendet. mehr ...

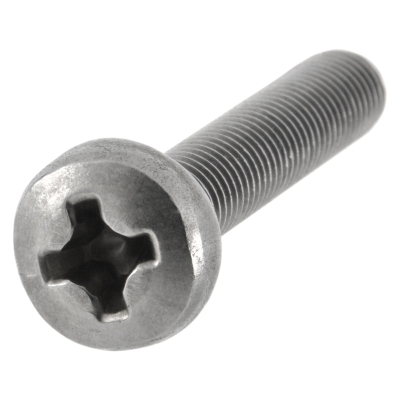

ROSTFREI A2
ROSTFREI A4
STAHL 8.8 - verzinkt

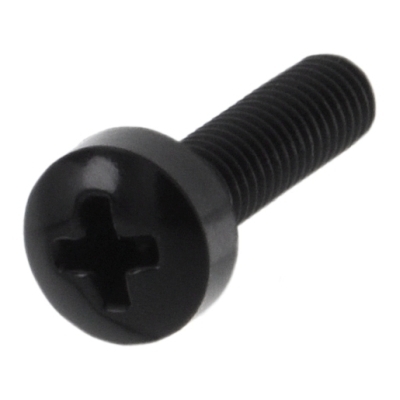

POLYAMID - schwarz 6.6

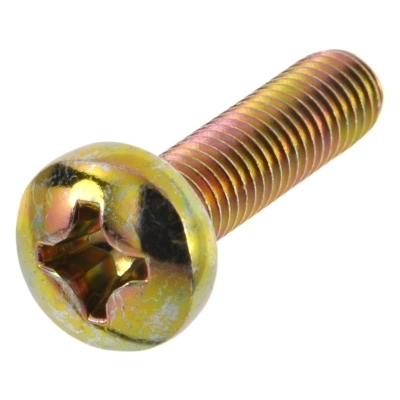

STAHL 4.8 - gelb verzinkt

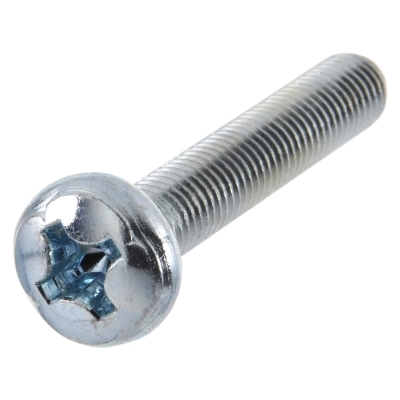

STAHL 4.8 - verzinkt

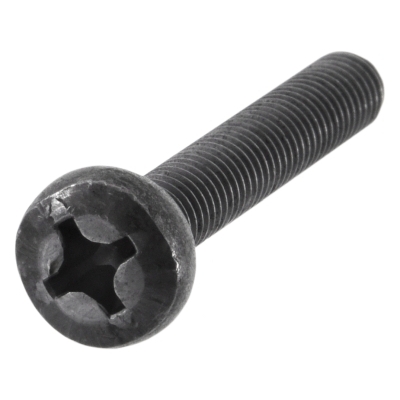

STAHL 4.8/5.8
POLYAMID - schwarz 6.6
ROSTFREI A2
ROSTFREI A4
STAHL 4.8 - gelb verzinkt
STAHL 4.8 - verzinkt
STAHL 4.8 - verzinkt dickschichtpassiviert
STAHL 4.8/5.8
STAHL 8.8 - verzinkt
STAHL - vernickelt


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

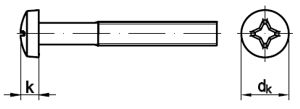

Technische Maße für DIN 7985 Linsen-Schrauben mit Phillips-Kreuzschlitz H = Standard

Legende:
Maße
= Durchmesser metrisches Gewinde (M) (Nennmaß)
dk
= Durchmesser-Kopf
k
= Höhe-Kopf
Antrieb
= Antrieb-Phillips-Kreuzschlitz (PH)

Maße M1,6 M2 M2,5 M3 M4 M5 M6 M8 M10
dk 3,2 4 5 6 8 10 12 16 20
k 1,3 1,6 2 2,4 3,1 3,8 4,6 6 7,5
Antrieb 0 1 1 1 2 2 3 4 4

weitere Informationen



Verwendung von DIN 7985 Linsen-Schrauben mit Phillips-Kreuzschlitz PH

Diese Schrauben werden dann eingesetzt, wenn sie einen formschönen Kopf benötigen. Der Linsenkopf ist oben abgerundet, was die Verletzungsgefahr reduziert. Um die Auflagefläche des Kopfes zusätzlich zu erhöhen, können Unterlegscheiben verwendet werden. Der Phillips-Kreuzschlitz ist der ursprünglich in der Norm vorgesehene Antrieb, wenngleich er heute in neueren Anwendungen immer mehr gegen den Innensechsrund-TX-Antrieb ersetzt wird.



Alternative Ausführungen

DIN 7985 Linsen-Schrauben liefern wir in derselben Kopfform mit drei verschiedenen Antrieben: Phillips-Kreuzschlitz PH, Innensechsrund (TX) Innenvielzahn und Pozidriv-Kreuzschlitz PZ.



DIN 7985 Linsen-Schrauben mit Phillips-Kreuzschlitz PH liefern wir im Werkstoff Stahl 4.8 verzinkt sowie in den Werkstoffen Edelstahl Rostfrei A2 und A4. Rostfrei A4 sollten Sie verwenden, wenn das Schrauben in Kontakt mit Salzwasser oder Säuren kommt. Rostfrei A2 sollte dann eingesetzt werden, wenn dauerhafter Kontakt mit Wasser oder auch dem Wasser in der Luft erfolgt und Rost nicht gewünscht ist. Außerdem liefern wir die Schrauben in gelb verzinkt, Stahl vernickelt, Stahl hochfest 8.8 verzinkt und Polyamid Kunststoff schwarz.
