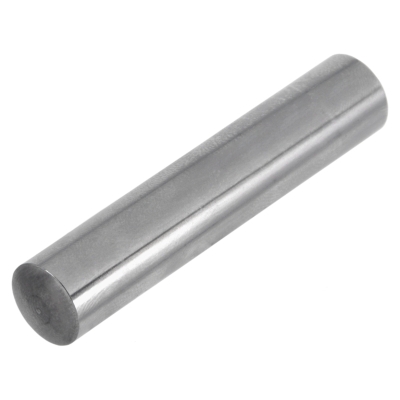

DIN 7 Zylinderstifte Toleranzfeld m6
ähnlich ISO 2338 Zylinderstifte, Passung m6:
Änderung der Längenberechnung:
DIN-Norm exklusive Kuppen
ISO-Norm inklusive Kuppen
Form A gemäß ISO-Norm neu mit Toleranzfeld m6

Zylinderstifte nach DIN 7 und die Passung

Im Maschinenbau bezeichnet die „Passung“ eine maßliche Beziehung zwischen zwei Teilen, die ohne Nacharbeiten zusammenpassen sollen. Als typisches Beispiel einer Passung lässt sich die Welle in einer Bohrung aufführen. Sowohl die Bohrung als auch die Welle verfügen über einen definierten Durchmesser, der mit einer Toleranz versehenen Maßangabe versehen ist.  Die Toleranzlage wird dabei immer mit einem Buchstaben A-Z angegeben, die die Lage des Toleranzfeldes zur Nulllinie definiert. Je weiter der Buchstabe dabei im Alphabet fortschreitet, desto enger werden die Passungen. Der Toleranzlage wird weiterhin eine Zahl zwischen 1 und 10 zugeordnet. Je höher diese Zahl, desto breiter das Toleranzfeld.

Durch die Kombination unterschiedlicher Passungen für Bohrung und Welle lässt sich eine Spiel-, Übermaß- oder Übergangpassung erzielen. Ein Zylinderstift mit der Passung m6 und eine Bohrung mit der Passung H7 stellen beispielsweise eine Übergangspassung dar; die Teile lassen sich mit leichtem Druck fügen.

Unsere Produkte gemäß DIN 7

Wir führen Zylinderstifte mit angefaster Stirnseite im Toleranzfeld m6. Als Ausführungen stehen wahlweise Rostfrei A1, Rostfrei A4 oder Zylinderstifte aus Stahl zur Verfügung.
