Sie sind hier: Startseite -> Sicherungen -> zum Unterlegen -> Fächerscheiben -> DIN 6798 Fächerscheiben Form A = außenverzahnt

DIN 6798 Fächerscheiben Form A = außenverzahnt

DIN 6798 Fächerscheiben Form A= außenverzahnt sind Elemente zur Schraubensicherung. Sie sind meist flach aus Blech ausgestanzt und haben nach außen oder innen stehende Fächer. Ihre Aufgabe ist es, das Lockern von Schraubenverbindungen zu unterbinden. Eingesetzt werden Zahnscheiben häufig im Maschinenbau, der Elektrotechnik bei Gehäusen, der Metallindustrie oder im Automobilbau. Besonders häufig werden Fächerscheiben in der Elektrik eingesetzt, weil die Fächer den Untergrund aufrauen bzw. aufkratzen, entsteht ein besserer Kontakt zwischen zwei Leitern oder der Erdung über Erdungsschienen. Die Fächer liegen außen, weshalb das Zerkratzen der Auflagefläche hier leider sichtbar ist. Wünschen Sie das nicht, müssen Sie Fächerscheiben mit Innenzähnen verwenden. mehr ...

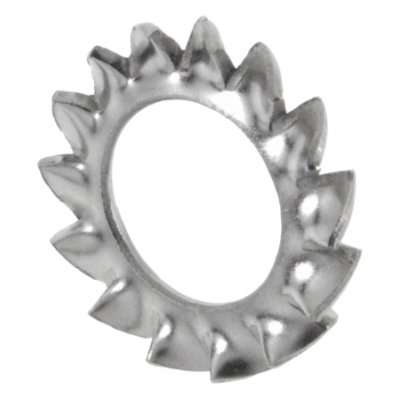

ROSTFREI A2
ROSTFREI A4

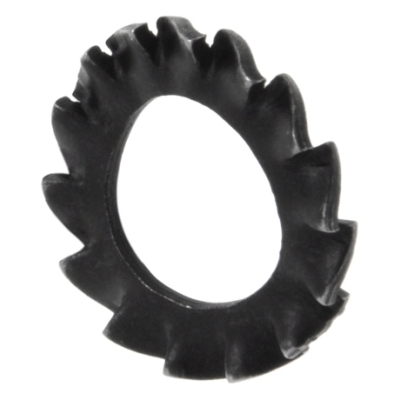

FEDERSTAHL

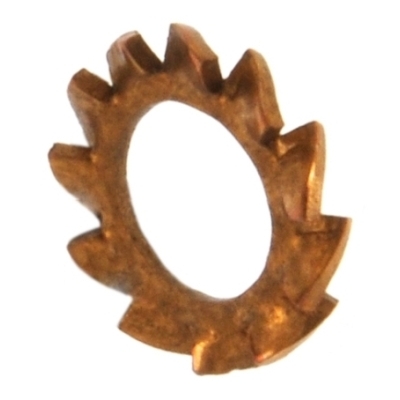

BRONZE
FEDERSTAHL - gelb verzinkt

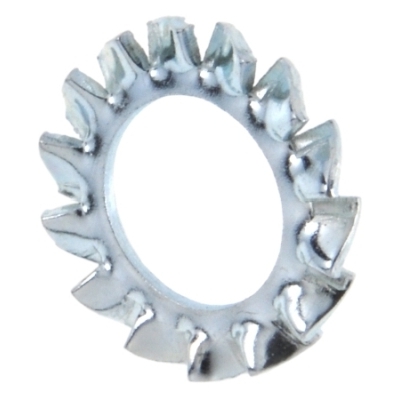

FEDERSTAHL - verzinkt
FEDERSTAHL - verzinkt dickschichtpassiviert
BRONZE
FEDERSTAHL
FEDERSTAHL - gelb verzinkt
FEDERSTAHL - verzinkt
FEDERSTAHL - verzinkt dickschichtpassiviert
ROSTFREI A2
ROSTFREI A4


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Technische Maße für DIN 6798 Fächerscheiben Form A = außenverzahnt

Legende:
Maße (d)
= Durchmesser-Innen (Nennmaß)
s
= Stärke (Blech)
d2
= Durchmesser-Außen
für Gewinde
= Durchmesser-Innen für metrisches Maß (M)

Maße (d) 2,2 2,5 2,7 3,2 4,3 5,1 5,3 6,4 8,2 8,4 10,5 12,5 14,5 16,5 19 21 23 25 28 31
für Gewinde M 2 M 2,3 M 2,5 M 3 M 4 M 5 M 5 M 6 M 8 M 8 M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24 M 27 M 30
s 0,3 0,4 0,4 0,4 0,5 0,5 0,6 0,7 0,8 0,8 0,9 1 1 1,2 1,4 1,4 1,5 1,5 1,6 1,6
d2 4,5 5 5,5 6 8 9 10 11 14 15 18 20,5 24 26 30 33 36 38 44 48

weitere Informationen



Funktionsweise von DIN 6798 Fächerscheiben Form A= außenverzahnt

Fächerscheiben bestehen aus einem Metallring mit vielen kleinen Fächern, die horizontal wegstehen. Durch eine leichte Biegung der Zähne entsteht bei der Montage auf einer Schraube leichter Druck, der den Schraubenkopf und den Werkstoff auseinander drückt. Durch die so entstehende Reibung wird das unbeabsichtigte Lösen der Verbindung durch Vibration unwahrscheinlicher.



Unterschied von Fächerscheiben und Zahnscheiben außenverzahnt

Die Fächerscheiben haben eine ähnliche sichernde Eigenschaft, verkratzen aber den Untergrund deutlich mehr als Zahnscheiben, weshalb Fächerscheiben eine höhere sichernde Wirkung haben als die Zahnscheiben.



Welche Arten von Fächerscheiben gibt es?

Die Zahnschreiben unterliegen alle derselben Norm, DIN 6798. Der Unterschied liegt in der Form. Währen Form A die Fächer nach außen gerichtet hat, sind die Fächer bei Form I nach innen ausgerichtet. Eine Sonderform sind die Fächer der Form V, welche für Senkschrauben gedacht sind.
