Sie sind hier: Startseite -> Sicherungen -> zum Unterlegen -> Zahnscheiben -> DIN 6797 Zahnscheiben Form V = versenkt für Senkkopfschrauben

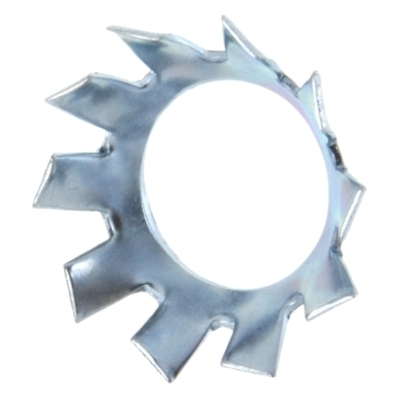

DIN 6797 Zahnscheiben Form V = versenkt für Senkkopfschrauben

DIN 6797 Zahnscheiben Form V= versenkt sind Elemente zur Schraubensicherung. Sie sind meist flach aus Blech ausgestanzt und haben nach außen oder innen stehende Zähne. Ihre Aufgabe ist es, das Lockern von Schraubenverbindungen zu unterbinden. Eingesetzt werden Zahnscheiben häufig im Maschinenbau, der Elektrotechnik bei Gehäusen, der Metallindustrie oder im Automobilbau. Die Zähne sind in der Versenkung angebracht und eignen sich für Schrauben mit Senkkopf, Linsen-Senkkopf oder sonstigen versenkbaren Köpfen. mehr ...
FEDERSTAHL - verzinkt
FEDERSTAHL - verzinkt


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Technische Maße für DIN 6797 Zahnscheiben Form V = versenkt für Senkkopfschrauben

Legende:
Maße (d)
= Durchmesser-Innen (Nennmaß)
s
= Stärke (Blech)
d2
= Durchmesser-Außen
Anzahl der Zähne
= Anzahl der Zähne / Zacken
für Gewinde
= Durchmesser-Innen für metrisches Maß (M)

Maße (d) 3,2 4,3 5,3 6,4 8,4 10,5 12,5
für Gewinde M3 M4 M5 M6 M8 M10 M12
s 0,2 0,25 0,3 0,4 0,4 0,5 0,5
d2 6 8 9,8 11,8 15,3 19 23
Anzahl der Zähne 6 8 8 10 10 10 10

weitere Informationen



Funktionsweise von DIN 6797 senk-verzahnten Zahnscheiben

Zahnscheiben bestehen aus einem Metallring mit vielen kleinen Zähnen. Durch eine leichte Biegung der Zähne entsteht bei der Montage auf einer Schraube leichter Druck, der den Schraubenkopf und den Werkstoff auseinander drückt. Durch die so entstehende Reibung wird das unbeabsichtigte Lösen der Verbindung durch Vibration unwahrscheinlicher.



Unterschied zwischen senk-verzahnten Zahnscheiben und Fächerscheiben

Die Zahnscheiben haben eine ähnliche sichernde Eigenschaft, verkratzen aber den Untergrund nicht so wie Fächerscheiben. Leider ist deren sichernde Wirkung auch etwas geringer als bei Fächerscheiben.



Welche Arten von Zahnscheiben gibt es?

Die Zahnschreiben unterliegen alle derselben Norm, DIN 6797. Der Unterschied liegt in der Form. Währen Form A die Zähne nach außen gerichtet hat, sind die Zähne bei Form I nach innen ausgerichtet. Eine Sonderform sind die Zahnscheiben der Form V, welche für Senkschrauben gedacht sind.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
