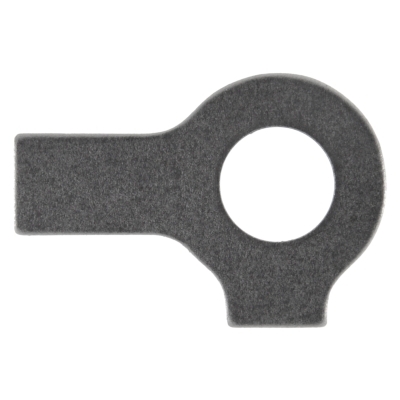

DIN 463 Scheiben mit 2 Lappen sind gestanzte Scheiben, welche über einen längeren und kürzeren Lappen verfügen. Diese Scheiben dienen zur Sicherung von Bauteilen, weil sich die Scheiben mit ihren beiden Lappen mit Werkstücken verkeilen können und diese so gegen Verrutschen sichern. mehr ...

Maße anzeigen

PDF herunterladen

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

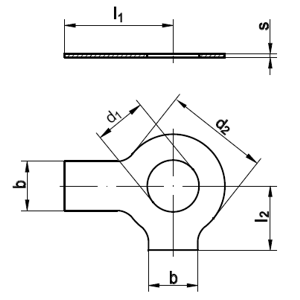

Technische Maße für DIN 463 Scheiben mit 2 Lappen

PDF herunterladen

Legende:

= Lappen-Breite

= Lappen-Länge

Maße (d1)

= Durchmesser-Innen (Nennmaß)

= Stärke (Blech)

= Durchmesser-Außen

für Gewinde

= Durchmesser-Innen für metrisches Maß (M)

Maße (d1)	3,2	3,7	4,3	5,3	6,4	8,4	10,5	13	15	17	19	21
d2	7	8	9	10	12,5	17	21	24	28	30	34	37
b	4	4	5	6	7	8	10	12	12	15	18	18
l1	13	13	14	16	18	20	22	28	28	32	36	36
l2	5	5,5	6,5	8	9	11	13	15	16	18	20	21
s	0,38	0,38	0,38	0,5	0,5	0,75	0,75	1	1	1	1	1
für Gewinde	M 3	M 3,5	M 4	M 5	M	M 8	M 10	M 12	M 14	M 16	M 18	M 20
Maße (d1)	23	25	28	31	34	37	40	43	46	50	54
d2	39	44	50	56	60	66	72	78	85	92	98
b	20	20	23	26	28	30	32	35	38	40	44
l1	42	42	48	52	56	60	64	70	75	80	85
l2	23	25	29	32	34	38	41	44	48	50	53
s	1	1	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6
für Gewinde	M 22	M 24	M 27	M 30	M 33	M 36	M 39	M 42	M 45	M 48	M 52

weitere Informationen

Lieferbare Werkstoffe für DIN 463 Scheiben mit 2 Lappen

Wir liefern diese DIN 463 Scheiben mit 2 Lappen in den Werkstoffen Rostfrei A2 oder hochsäurebeständigem Rostfrei A4. Außerdem erhalten Sie diese Scheibe in Stahl blank oder Stahl verzinkt.
