DIN 434 Scheiben für U-Träger, vierkant, keilförmig 8 %

DIN 434 Scheiben für U-Träger, vierkant, keilförmig 8 % sind viereckige Spezialscheiben mit einer keilförmigen Steigung von 8 %. Eingesetzt werden Sie für U-Träger im Maschinen- und Anlagenbau sowie im Metallbau. Die Scheibe hat ein rundes Innenloch und hat auf der Hinterseite eingebrachte Kerben. mehr ...


Technische Maße für DIN 434 Scheiben für U-Träger, vierkant, keilförmig 8 %

Legende:
d
= Durchmesser-Innen (Nennmaß)
h
= Stärke / Höhe
a
= Vierkant-Außenseitenlänge 1
b
= Vierkant-Außenseitenlänge 2
für Gewinde
= Durchmesser-Innen für metrisches Maß (M)

d 9 11 14 18 22 24 26 30
für Gewinde M 8 M10 M12 M16 M20 M22 M24 M27
a 22 22 26 32 40 44 56 56
b 22 22 30 36 44 50 56 56
h 3,8 3,8 4,9 5,9 7 8 8,5 8,5
r 1,6 1,6 2 2,4 2,8 3,2 3,2 3,2
e 2,9 2,9 3,7 4,45 5,25 6 6,25 6,25

weitere Informationen



Lieferbare Ausführungen für DIN 434 Scheiben für U-Träger, vierkant, keilförmig 8 %

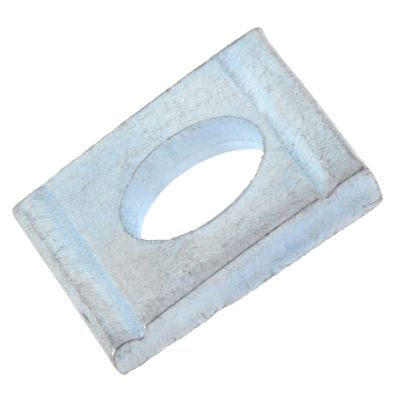

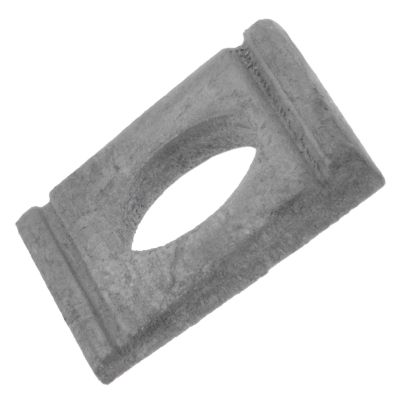

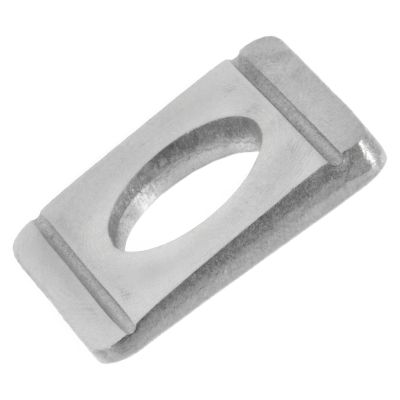

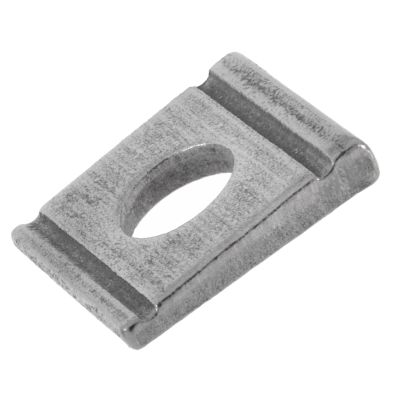

Diese Vierkantscheiben bieten wir in Rostfrei A2 und A4 sowie in den Stahl-Werkstoffen Stahl blank, Stahl verzinkt oder Stahl feuerverzinkt.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
