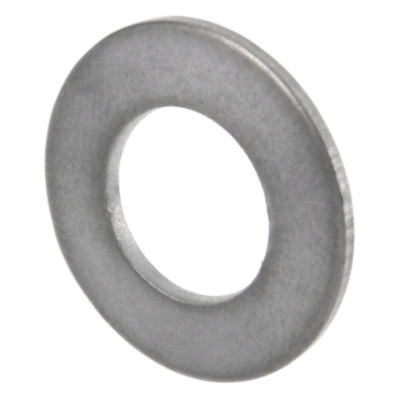

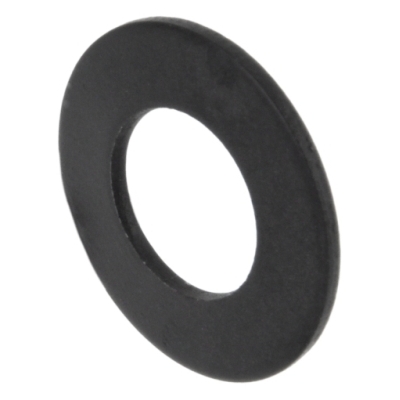

DIN 2093 Tellerfedern

DIN 2093 Tellerfedern sind Sicherungselemente zum Unterlegen. DIN 2093 Tellerfedern (alternativ auch Belleville-Federscheiben) haben eine konische Form und gehören zu den Federscheiben. Ihre Bauform bewirkt eine federnde Wirkung. mehr ...

Maße anzeigen

PDF herunterladen

ROSTFREI A2

STAHL

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

Technische Maße für DIN 2093 Tellerfedern

PDF herunterladen

Legende:

= Stärke (Blech)

= Höhe

= Durchmesser-Außen

Maße (d1)

= Durchmesser-Innen

Maße (d1)	3,2	3,2	4,2	4,2	4,2	4,2	5,2	5,2	6,1	6,2	6,2	6,2	7,2
d2	6	8	8	8	12	12	10	10	12,5	12	12,5	18	14
h	0,45	0,7	0,55	0,6	0,8	0,8	0,7	0,75	0,85	0,85	0,85	1,2	1,1
s	0,3	0,5	0,3	0,4	0,4	0,5	0,4	0,5	0,7	0,5	0,5	0,4	0,8
Maße (d1)	8,2	8,2	8,2	8,2	8,2	9,2	9,2	10,2	10,2	10,2	10,2	10,2	12,2
d2	15	16	16	16	20	18	18	20	20	20	20	20	25
h	1,25	1,05	1,25	1,25	1,15	1,4	1,4	1,2	1,35	1,4	1,55	1,55	1,6
s	0,8	0,4	0,6	0,9	0,5	0,7	1	0,6	0,8	0,9	1	1,1	0,9
Maße (d1)	12,2	14,2	14,2	16,3	16,3	18,3	18,3	20,4	20,4	20,4
d2	25	28	28	31,5	31,5	35,5	35,5	40	40	40
h	1,9	1,8	2,15	2	2,3	2,15	2,65	2,45	2,8	2,95
s	1,5	1	1,5	1,25	1,75	1,25	2	1,5	2	2,25

weitere Informationen

Eigenschaft von DIN 2093 Tellerfedern

Tellerfedern eignen sich für Anwendungen mit geringem Platzangebot, wo dennoch hohe Kräfte nötig sind. Durch die Verwendung von Tellerfedern erreicht man hohe Kräfte bei sehr geringer Durchbiegung (geringer Federweg).

Einsatzbereich und Werkstoffe von Tellerfedern DIN 2093

Deshalb werden sie häufig im Maschinen- und Anlagenbau als Schwingungsdämpfer oder zur Herstellung einer dämpfenden Wirkung verwendet. Als Werkstoffe bieten wir Rostfrei A2 oder Federstahl blank an.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
