DIN 1804 Nutmuttern, w = ungehärtet, ungeschliffen

DIN 1804 Nutmuttern sind runde, ungehärtete, ungeschliffene Maschinenelemente mit vier Schlitzen (= Nut) zur axialen Sicherung von Welle-Nabe-Verbindungen, z.B. von Zahnrädern auf einer Welle. Sie haben einen großen Innen- aber kleinen Außendurchmesser. Das Innengewinde ist als metrisches Feingewinde ausgeführt. Feingewinde hat je Zentimeter mehr Gewindegänge. Die Schraubenverbindung hält somit fester, man benötigt aber auch mehr Umdrehungen zur Montage. Nutmuttern werden mit einem Hakenschlüssel, auch Nutmutternschlüssel genannt, montiert. mehr ...

Maße anzeigen

PDF herunterladen

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

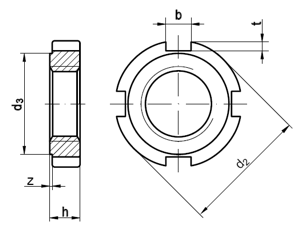

Technische Maße für DIN 1804 Nutmuttern, w = ungehärtet, ungeschliffen

PDF herunterladen

Legende:

Maße

= Durchmesser für metrisches Maß (M) (Nennmaß)

= Höhe-Gesamt

= Schlitz-Breite

= Schlitz-Tiefe

= Durchmesser-Außen

= Höhe-Flansch

= Durchmesser-Flansch

Maße	M 8 x 1	M10 x 1	M12 x 1,5	M14 x 1,5	M16 x 1,5	M18 x 1,5	M20 x 1,5	M22 x 1,5	M24 x 1,5	M26 x 1,5	M28 x 1,5	M30 x 1,5
d2	20	25	28	30	32	34	36	40	42	45	50	50
d3	16	20	23	25	27	28	30	34	36	38	43	43
b	4	5	5	5	5	6	6	6	6	7	7	7
h	5	6	6	7	7	8	8	9	9	10	10	10
t	1,5	2	2	2	2	2,5	2,5	2,5	2,5	3	3	3
z	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Anzahl Nuten	4	4	4	4	4	4	4	4	4	4	4	4
Maße	M32 x 1,5	M35 x 1,5	M38 x 1,5	M40 x 1,5	M42 x 1,5	M45 x 1,5	M48 x 1,5	M50 x 1,5	M52 x 1,5	M55 x 1,5	M58 x 1,5	M60 x 1,5
d2	52	55	58	62	62	68	75	75	80	80	90	90
d3	45	48	50	54	54	60	67	67	70	70	80	80
b	7	7	8	8	8	8	8	8	10	10	10	10
h	11	11	11	12	12	12	13	13	13	13	13	13
t	3	3	3,5	3,5	3,5	3,5	3,5	3,5	4	4	4	4
z	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Anzahl Nuten	4	4	4	4	4	6	6	6	6	6	6	6
Maße	M62 x 1,5	M65 x 1,5	M68 x 1,5	M70 x 1,5	M72 x 1,5	M80 x 2	M85 x 2	M90 x 2	M100 x 2	M110 x 2	M120 x 2
d2	95	95	100	100	110	115	120	130	145	155	165
d3	85	85	90	90	100	105	110	120	130	140	150
b	10	10	10	10	10	10	10	10	12	12	12
h	14	14	14	14	14	16	16	16	16	16	18
t	4	4	4	4	4	4	4	4	5	5	5
z	0,5	0,5	0,5	0,5	0,5	1	1	1	1	1	1
Anzahl Nuten	6	6	6	6	6	6	6	6	6	6	6

weitere Informationen

Kombination: Nutmuttern und Sicherungsbleche

Meist werden Nutnummern zusammen mit Sicherungsblechen mit einem oder zwei Lappen verwendet. Die Sicherungsbleche sollen das eigenständige Lösen der Nutmutter unterbinden.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
