Sie sind hier: Startseite -> Seil-, Hebe- und Abspanntechnik -> Spannschlösser -> offen -> DIN 1480 Spannschlösser, geschmiedet, offen, ohne Zubehör

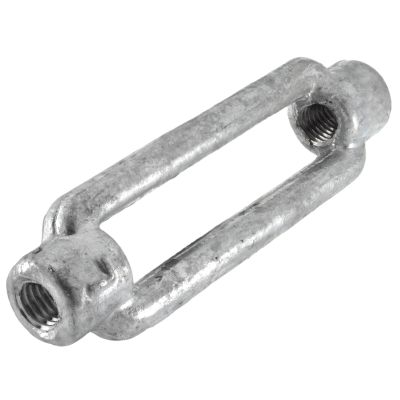

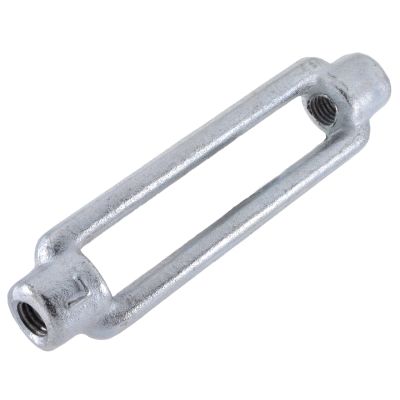

DIN 1480 Spannschlösser, geschmiedet, offen, ohne Zubehör

DIN 1480 offene Spannschlösser, ohne Zubehör, geschmiedet sind Innengewindehülsen, die an beiden Seiten offen sind, und über ein durchgängiges Innengewinde verfügen. DIN 1480 ist in der Mitte offen, damit Sie jederzeit sehen, wie weit der linke und rechte Teil eingeschraubt ist. Diese Spanschlösser haben auf keiner Seite Zubehör montiert. Sie können aber metrische Schrauben, Bolzen oder Gewindestangen eindrehen. Spanschlösser werden verwendet um eine Stange, ein Seil oder eine Kette auf Zug zu bringen, um eine Konstruktion auszusteifen oder zu sichern.   mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

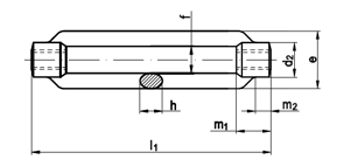

Technische Maße für DIN 1480 Spannschlösser, geschmiedet, offen, ohne Zubehör

Legende:
Maße
= Durchmesser-Gewinde für metrisches Maß (M)
m1
= Länge-Rohr seitlich (Spannschlößer)
d2
= Durchmesser-Rohr seitlich (Spannschlößer)
e
= Höhe-Bügel
h min.
= Durchmesser-Rohr innen (Spannschlößer)
l1
= Länge-Schloss
m2
= Länge-Gewinde

Maße M6 M8 M10 M12 M14 M16 M20 M22 M24 M27 M30 M36 M42 M48
d2 12 15 18 21 25 27 34 36 39 45 45 55 63 80
e 19 23 30 34 38 42 52 57 60 74 74 86 104 135
h min. 6 8 9 11 10 14 17 16 20 20 23 28 32 40
l1 110 110 125 125 140 170 200 220 255 255 255 295 330 355
m1 12 15 18 21 24 27 34 37 39 42 45 55 63 78
m2 6 8 9 11 9 14 17 15 20 23 23 28 32 39

weitere Informationen



Ausführungen von Spannschlössern

Meist werden Spannschlösser mit Anschweißenden, Ringösen oder Ringhaken angeboten. Mit einem Ringhaken können Sie das Spannschloss z. B. an einer im Beton verankerten Ringmutter verbinden. Die Ringöse ist genau das Gegenteil; hier können Sie das Spannschloss sichern oder ein Seil durchfädeln. Die Anschweißenden können wahlweise in Beton vergossen oder an ein Werkstück angeschweißt werden.



Werkstoffe bei DIN 1480 offenen Spannschlössern ohne Zubehör, geschmiedet

Meist werden Spanschlösser in Bereichen verwendet, wo kein Rost erwünscht ist. Daher liefern wir sie in Stahl verzinkt und Stahl feuerverzinkt.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
