DIN 128 Federringe Form B = gewellt

DIN 128 Federringe, Form B = glatt sind eines der ältesten nach DIN genormten Sicherungselemente. Sie sollen das ungewollte Lösen einer Schraube verhindern. Bei der Montage werden sie zwischen Schraubenkopf und Untergrund oder Mutter und Untergrund gelegt und die Schraube normal angezogen. Durch die Form des Federrings werden das Innengewinde der Mutter und das Außengewinde der Schraube gegeneinander gedrückt, wodurch Reibung entsteht, welche die Sicherungswirkung entfaltet. mehr ...

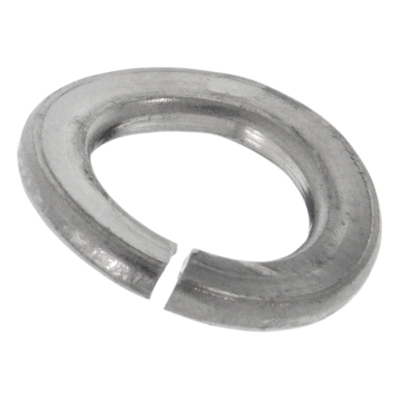

ROSTFREI A2

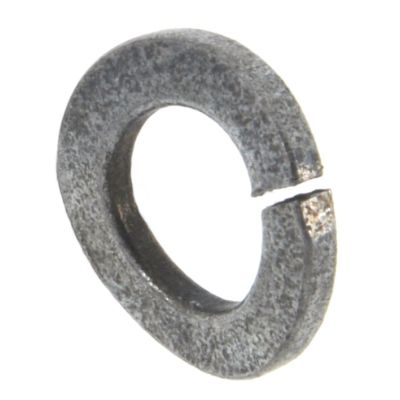

FEDERSTAHL - verzinkt
FEDERSTAHL - verzinkt
ROSTFREI A2


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Technische Maße für DIN 128 Federringe Form B = gewellt

Legende:
Maße
= Durchmesser-Innen (Nennmaß)
s
= Stärke (Blech)
h
= Höhe
d2
= Durchmesser-Außen
d1
= Durchmesser-Innen

Maße B 3 B 4 B 5 B 6 B 8 B 10 B 12 B 14 B 16 B 18 B 20 B 22 B 24 B 30 B 36
d1 3,1 4,1 5,1 6,1 8,1 10,2 12,2 14,2 16,2 18,2 20,2 22,5 24,5 30,5 35,5
d2 6,2 7,6 9,2 11,8 14,8 18,1 21,1 24,1 27,4 29,4 33,6 35,9 40 30,5 58,2
s 0,7 0,8 1 1,3 1,6 1,8 2,1 2,4 2,8 2,8 3,2 3,2 4 6 3
h 1,3 1,4 1,7 2,2 2,75 3,15 3,65 4,3 5,1 5,1 5,9 5,9 7,5 10,5 11,3

weitere Informationen



Was bedeutet Form B = glatt?

Diese Federringe vom Querschnitt her glatt, also nicht wie Form A wie eine 8 gebogen.



Aufbau von Federringen DIN 128

Federringe werden aus elastischen Stählen oder Edelstählen produziert und sehen von oben aus wie eine Unterlegscheibe mit mittigem Loch. Im Querschnitt sieht man, dass der Federring aufgeschnitten ist und die beiden entgrateten Enden auseinandergebogen sind. Die beiden Enden bilden Widerhaken, welche sich beim Zusammenschrauben zwischen Schraubenkopf bzw. Mutter und dem Untergrund einhaken.
