DIN 126 Scheiben gestanzt sind Unterlegschreiben, welche einen normalen Außendurchmesser haben und sich für gewöhnliche Anwendungen eignen. Diese Standarscheiben ohne Fase verwendet man z. B. im Maschinen- und Anlagenbau, in der Elektrotechnik oder im Kfz-Bereich. Durch die Standardscheibe wird die Auflagefläche des Schraubenkopfs erhöht. mehr ...

Maße anzeigen

PDF herunterladen

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

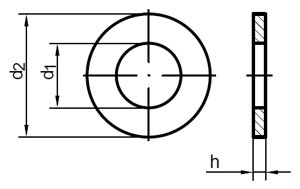

Technische Maße für DIN 126 Scheiben gestanzt Produktklasse C

PDF herunterladen

Legende:

= Durchmesser-Außen

= Stärke / Höhe

Maße

= Durchmesser-Innen für metrisches Maß (M)

= Durchmesser-Innen

Maße	M 5	M 6	M 7	M 8	M 10	M 12	M 14	M 16	M 18	M 20
d1	5,5	6,6	7,6	9	11	13,5	15,5	17,5	20	22
d2	10	12	14	16	20	24	28	30	34	37
h	1	1,6	1,6	1,6	2	2,5	2,5	3	3	3
Maße	M 22	M 24	M 27	M 30	M 33	M 36	M 39	M 42	M 45	M 48
d1	24	26	30	33	36	39	42	45	48	52
d2	39	44	50	56	60	66	72	78	85	92
h	3	4	4	4	5	5	6	8	8	8
Maße	M 52	M 56	M 60	M 64	M 68	M 72	M 76	M 80	M 90
d1	56	62	66	70	74	78	82	86	96
d2	98	105	110	115	120	125	123	140	160
h	8	10	10	10	10	10	10	12	12

weitere Informationen

Herstellung und Werkstoffe von DIN 126 gestanzten Scheiben

Hergestellt wurden diese durch ein Stanzverfahren. Die Scheiben haben keine Fase am Rand, sind also eher scharfkantig. Angeboten werden DIN 126 Scheiben gestanzt in Stahl blank oder Stahl galvanisch verzinkt.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
