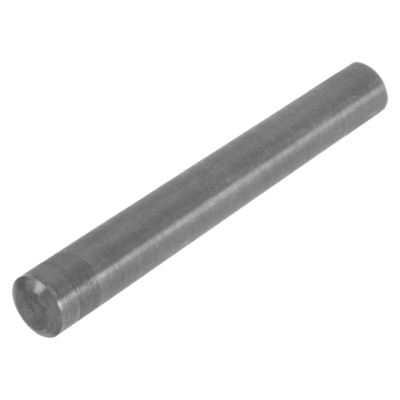

DIN 1 Kegelstifte Form B, gedreht, Kegel 1:50
ähnlich ISO 2339 Kegelstifte Form B, gedreht, Kegel 1:50:
Änderung der Längenberechnung:
DIN-Norm exklusive Kuppen
ISO-Norm inklusive Kuppen

Unter der Norm DIN 1 werden ungehärtete Kegelstifte geführt, die als Verbindungselemente hauptsächlich im Maschinenbau Verwendung finden. Die Norm DIN 1 ist die erste jemals vergebene DIN Norm überhaupt. Bereits im Jahre 1918 wurde die DIN 1 vergeben und behielt bis 1992 ihre Gültigkeit. Ab 1992 wurde die DIN 1 durch die europäische Norm EN 22339 ersetzt, wobei die Bezeichnung „DIN 1“ auch heute noch weite Verbreitung findet. mehr ...


STAHL
ROSTFREI A1

Technische Maße für DIN 1 Kegelstifte Form B, gedreht, Kegel 1:50

Legende:
d /h 10
= Durchmesser (Nennmaß)
c (max)
= Höhe-Stumpf

d /h 1011,52,02,53,04,05,06,06,5
c (max)0,150,230,300,400,450,60,750,91,0
d /h 107,08,010,012,013,014,016,020,0
c (max)1,11,21,51,81,92,02,53,0

weitere Informationen



Was genau besagt die DIN 1 Norm?

Die unter der Norm DIN 1 geführten Kegelstifte weisen ein vorgegebenes Kegelverhältnis auf. Durch die konische Form der zur Normteilart „Stifte“ gehörenden Kegelstifte lassen sie sich in kegelige Bohrungen einpressen und stellen dort eine kraftschlüssige Verbindung her, die sich bei Bedarf auch wieder lösen lässt. Kegelstifte, die gemäß der DIN 1 Norm ausgeführt sind, sind wahlweise aus Stahl oder rostfreiem Stahl mit einem Kegelverhältnis von 1:50 gefertigt.



Vorteile der Normung

Durch die Entwicklung der DIN Normen wurde ein industrieller Standard geschaffen, der es erlaubte, Prozesse, Maße und Fertigungsschritte zu vereinheitlichen. So konnten herstellerübergreifend Bauteile in höchsten Stückzahlen hergestellt werden. Auch wenn die Normung nicht bindend ist, so hat sich die Vorgehensweise doch durchgesetzt. Heute finden sich Normungen in nahezu allen Bereichen des täglichen Lebens – es existiert sogar eine „Norm der Normung“!



Unsere Produkte gemäß DIN 1

Wir führen Kegelstifte gemäß DIN 1 in den Ausführungen Stahl oder Rostfrei A1. Die von uns angebotenen Kegelstifte nach Form B werden gedreht und verfügen über ein Kegelverhältnis von 1:50.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
